collecteur tournant à capsule
LPM-12S

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

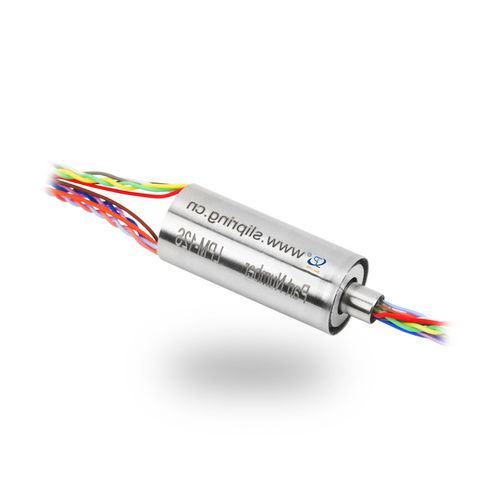

collecteur tournant à capsule collecteur tournant à capsule - LPM-12S
{{requestButtons}}

Caractéristiques

  • Construction:

    à capsule

  • Vitesse de rotation:

    Min: 0 rpm (0 rad.min-1)

    Max: 300 rpm (1 885 rad.min-1)

  • Courant:

    2 A

  • Tension:

    7 V

  • Nombre de canaux:

    12 unit

Description

Capsule compacte Signal Bague Silp Ring

Sur la base de bagues collectrices miniatures, l'équipe R&D de JINPAT a développé une nouvelle bague collectrice de signaux : LPM-12S, qui utilise une paire torsadée pour transmettre une variété de signaux. La bague collectrice miniature dispose d'un total de 12 circuits, dont 6 circuits sont utilisés pour transmettre des signaux LVDS, 4 circuits sont utilisés pour un courant de 2A, ainsi que 2 circuits pour d'autres signaux

Afin d'obtenir une petite taille et un faible poids, la bague collectrice miniature adopte un alliage inoxydable spécial comme matériau du boîtier. Pour sa taille, la bague collectrice a été conçue avec un diamètre de 12,8 mm et une longueur de 30 mm. De plus, grâce au contact or/or, la durée de vie est plus longue jusqu'à 100 millions de tours. De plus, la bague collectrice n'a qu'une faible tension de fonctionnement de 7VAC/DC. Actuellement, la bague collectrice miniature a été livrée à des entreprises de Scanner 3D de renommée internationale et a été bien accueillie.

Caractéristiques

Cote actuelle : 6 circuits@ signaux LVDS ; 4 circuits@ 2A ; 2 circuits@ autres signaux ;
Tension nominale : 7VAC/DC
Résistance diélectrique : Au-delà de 500V@50Hz
Isolation : 100mΩ@100VDC
Bruit électrique : à l'intérieur de 35 mΩ
Vitesse de fonctionnement : 0-300rpm
Contact : Métaux précieux
Vie : 100 millions de tours
Température : 0℃~+65℃

Ceci est une traduction automatique  (voir l’original en anglais)
