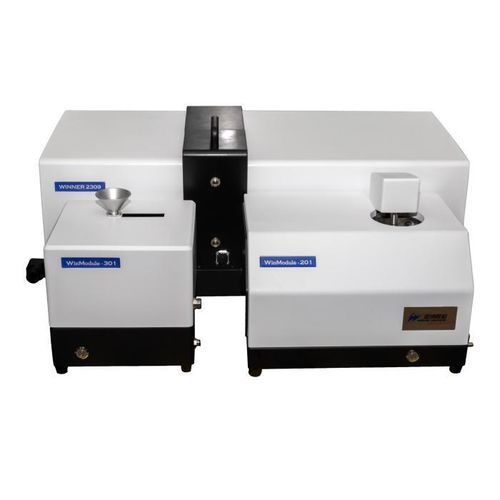

Granulomètre par diffraction laser Winner2309B

laserpar diffraction laserpour le contrôle qualité

Présentation produit
Winner2309B est un analyseur de taille de particules laser entièrement automatisé à modules de dispersion modulaires pour modes humide et sec. Il associe les modèles de diffusion Mie et Fraunhofer à un réseau de détecteurs photoélectriques haute sensibilité et à une optique Canon importée pour fournir des distributions granulométriques reproductibles destinées au laboratoire, à la R&D et au contrôle qualité en production.

Plage de mesure
Humide : 0,01–2800 μm ; Sec : 0,1–2800 μm

Principales spécifications — Général

• Modèle : Winner2309B
• Principe : Diffusion laser (Mie & Fraunhofer)
• Disposition des détecteurs : réseau logarithmique ; angle de test 0,015°–145°
• Canaux : 108
• Vitesse de test : à partir de 10 s
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Dimensions (unité principale / humide / sec) : 870×340×380 mm / 415×280×335 mm / 260×245×295 mm
• Poids net (unité principale / humide / sec) : 32 kg / 15 kg / 7 kg
• Mode d'opération : SOP entièrement automatisé

Principales spécifications — Optique

• Laser principal : 639 nm, P>2 mW ; Laser auxiliaire : 405 nm, P>2 mW
• Source rouge : fibre 639 nm, Max.4.0MW
• Trajet optique : reverse Fourier (plié), enceinte scellée ; alignement automatique
• Sécurité laser : Classe 1

Principales spécifications — Mesure et dispersion

• Injecteurs d'échantillon : Winmodule-201 (humide) ; Winmodule-301 (sec)
• Exactitude (CRM D50) : Humide <0,5 % ; Sec <1,0 %
• Répétabilité (CRM D50) : Humide <0,5 % ; Sec <1,0 %
• Systèmes de dispersion : Ultrason 40 kHz/60 W (temps réglable) ; agitation mécanique 0–3000 tr/min ; circulation 1–8 L/min, 120 W ; dispersion sèche turbulente avec alimentation automatique
• Volume du réservoir d'échantillon : 600 ml

Logiciel et rapports

• Modes d'analyse : distribution libre, R-R, log-normale et autres modèles statistiques
• Comparaison statistique : comparaison multi-lots et séries temporelles
• Sorties personnalisées : tout D1–D100, pourcentages cumulatifs et plages
• Exports : Word, Excel, BMP, TXT et PDF
• Flux en une action : automatisation des séquences humide et sèche (aspiration, dégazage, dispersion, test, nettoyage, traitement)
• Langues d'interface : chinois et anglais (autres langues sur demande) ; GMP en option

Avantages

• Alignement automatique du trajet optique avec réglage micrométrique pour des mesures stables et reproductibles
• Modules de dispersion humides et secs modulaires pour une configuration flexible selon le type d'échantillon
• Système de dispersion automatisé réduisant la sédimentation et la maintenance
• Logiciel avec fitting libre et analyse multimodale, haute résolution sous 2 μm
• Conception optique reverse-Fourier (pliée) brevetée étendant l'angle de mesure à 0,015°–145° et protégeant le trajet optique de la poussière

Applications

• Mesure granulométrique de poudres, suspensions et émulsions pour les secteurs chimique, pharmaceutique, ciment, revêtements, agroalimentaire, pesticides, électronique, matériaux de batteries, métallurgie, céramique, matériaux de construction, cosmétiques, abrasifs et contrôle qualité associé

Caractéristiques / spécifications techniques

• Modèle : Winner2309B
• Plage de mesure : Humide 0,01–2800 μm ; Sec 0,1–2800 μm
• Principe : Diffusion laser (Mie & Fraunhofer)
• Détecteur : réseau logarithmique, angle de test 0,015°–145°
• Canaux : 108
• Vitesse de test : à partir de 10 s
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Source rouge : fibre 639 nm, Max.4.0MW
• Laser principal : 639 nm, P>2 mW ; Laser auxiliaire : 405 nm, P>2 mW
• Chemin optique : reverse Fourier (plié) ; alignement automatique ; sécurité laser Classe 1
• Systèmes de dispersion : Ultrason (40 kHz, 60 W), agitation mécanique (0–3000 tr/min), circulation (1–8 L/min, 120 W), dispersion sèche turbulente
• Injecteurs : Winmodule-201 (humide), Winmodule-301 (sec)
• Volume du réservoir : 600 ml
• Exactitude / Répétabilité : Humide <0,5 % ; Sec <1,0 % (CRM D50)
• Dimensions : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm ; Module sec 260×245×295 mm
• Poids : Unité principale 32 kg ; Humide 15 kg ; Sec 7 kg
• Opération : SOP entièrement automatisé ; test humide et sec en une action
• Logiciel : analyses multi-modèles, sorties personnalisées D1–D100, rapports Word/Excel/BMP/TXT/PDF
• Langues d'interface : chinois et anglais (autres en option)
• GMP : en option
