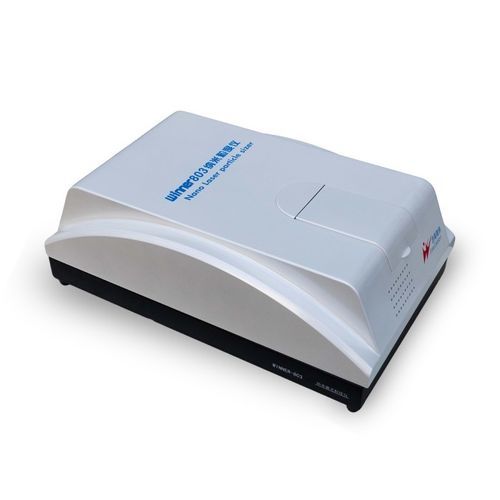

Nanogranulomètre par diffraction laser Winner803

laserpar diffusion dynamique de la lumièrepour la recherche

Aperçu
Le Winner803 repose sur la diffusion dynamique de la lumière (DLS) et la spectroscopie de corrélation de photons pour déterminer la distribution des tailles de nanoparticules. En s'appuyant sur le mouvement brownien, l'appareil analyse les fluctuations de lumière diffusée à un angle donné, calcule le coefficient de diffusion et déduit le diamètre des particules via l'équation de Stokes–Einstein. Conçu pour instituts de recherche, laboratoires universitaires, centres R&D et services de contrôle qualité.

Points clés / Avantages

• Laser double longueur d'onde avec commutation automatique pour échantillons absorbants.
• Principe DLS et corrélation de photons pour extraire la taille des particules à partir des fluctuations de photons.
• Haute résolution temporelle grâce au corrélateur numérique CR256 (résolution jusqu'à 8 ns).
• Détecteur photomultiplicateur HAMAMATSU assurant une sensibilité élevée et un meilleur rapport signal/bruit.
• Acquisition et traitement rapides des données (débit jusqu'à 162M) via le corrélateur CR256 propriétaire.
• Chemin optique stable avec couplage fibre optique pour une meilleure immunité aux perturbations.
• Contrôle précis de la température par régulation semi-conducteur (précision ±0,1 °C).
• Génération de rapports de test personnalisables avec métriques de taille de particule standard.

Spécifications principales — Général
Modèle : Winner803
Volume de la cellule : 10×10×40 mm (1–4 ml)
Plage de température : 5–90 °C ; précision : ±0,1 °C
Modes de fonctionnement : paramétrage SOP, test entièrement automatisé, test automatique en un clic ; interface bilingue (chinois/anglais)
Dimensions extérieures : 600×380×230 mm
Poids net : 12 kg

Spécifications principales — Taille de mesure
Plage de mesure : 0,3–10000 nm (dépend de l'échantillon)
Concentration de mesure : 0,1–100 mg/ml (dépend de l'échantillon)
Exactitude (CRM D50) : ≤1,0 %
Répétabilité (CRM D50) : ≤1,0 %
Vitesse de test : <5 minutes
Corrélateur numérique : jusqu'à 10 000 canaux ; linéarité dynamique 10^11 ; temps de retard 100 ns–10 ms

Spécifications principales — Optique
Source lumineuse : laser semi-conducteur principal λ=635 nm, P=1–40 mW (réglable) ; laser auxiliaire bleu λ=405 nm, P>2 mW
Détecteur : tube photomultiplicateur (PMT, HAMAMATSU)
Angle de diffusion : 90°

Fonctions du logiciel

• Comparaison statistique entre plusieurs tests pour analyse par lot, état de traitement ou temporalité.
• Traitement intelligent des données pour identifier les résultats représentatifs.
• Analyses personnalisées : percentiles D1–D100, pourcentages cumulés supérieurs/inférieurs à une taille, pourcentages cumulés pour une plage donnée.
• Sorties : valeurs typiques de taille, distributions différentielles et cumulées, histogrammes et courbes.
• Export des rapports : Word, Excel, BMP, TXT, PDF.
• Langues de l'interface : chinois et anglais (autres langues sur demande).

Applications

• Oxydes métalliques nanométriques et poudres métalliques nanos
• Matériaux nano-céramiques
• Protéines et latex polymère
• Formulations pharmaceutiques
• Émulsions eau/huile
• Peintures, revêtements, pigments, encres et toners
• Cosmétiques
• R&D et production de nanomatériaux dans divers secteurs

Technologies brevetées

• Conception de banc optique — Brevet n° ZL 2014 2 0378380.8
• Système d'alignement 3D du banc optique — Brevet n° ZL 2013 2 0835882.4
• Application du principe de diffusion MIE — Brevet n° ZL 2013 2 0812021.4
• Cellule d'échantillon scellée pour analyse de particules sèches — Brevet n° ZL.2011 2 0267646.8
• Application du double faisceau laser orthogonal — Brevet n° ZL 2007 2 0025702.0
• Conception de pompe de dispersion pour poudres — Brevet n° ZL 2007 2 0018648.7
• Installation de circulation humide — Brevet n° ZL2010 2 0593526.2

Rapport de test et export
Le système fournit des métriques typiques de taille, distributions différentielles et cumulées, graphiques (histogrammes ou courbes) et rapports exportables en Word, Excel, BMP, TXT et PDF. Prend en charge les comparaisons statistiques et les analyses personnalisées (D1–D100 et métriques de surface dérivées).

Caractéristiques techniques

• Modèle : Winner803
• Plage de mesure : 0,3–10000 nm (dépend de l'échantillon)
• Concentration de mesure : 0,1–100 mg/ml (dépend de l'échantillon)
• Volume échantillon : 10×10×40 mm (1–4 ml)
• Contrôle de température : 5–90 °C ; précision ±0,1 °C
• Mode de fonctionnement : SOP, entièrement automatisé, test en un clic, interface bilingue
• Dimensions extérieures : 600×380×230 mm ; poids net : 12 kg
• Source lumineuse : laser 635 nm (1–40 mW réglable) ; laser auxiliaire 405 nm >2 mW
• Détecteur : tube photomultiplicateur (HAMAMATSU)
• Angle de diffusion : 90°
• Corrélateur numérique : jusqu'à 10 000 canaux, linéarité dynamique 10^11 ; temps de retard 100 ns–10 ms ; résolution du corrélateur jusqu'à 8 ns
• Vitesse de test : <5 minutes
