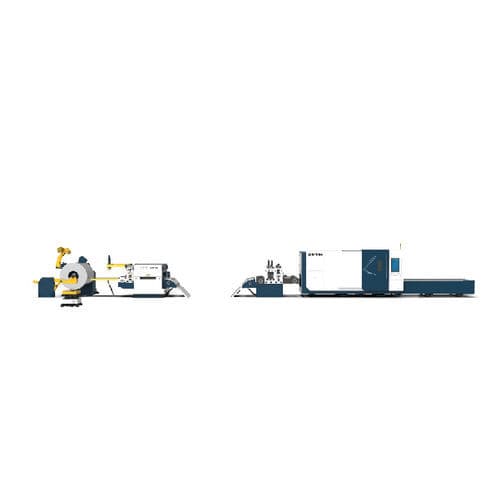

Machine de découpe laser SF1503CLH

pour aluminiumde bobinede plaques

Présentation
Conçue pour le traitement continu de coil en feuilles en aluminium, la SF1503CLH associe un dérouleur, un redresseur spécialement pour aluminium, une tête de découpe laser et un système d'alimentation intégré. La machine aplatit les bobines d'aluminium en feuilles prêtes à être découpées au laser sans manutention intermédiaire. Des modules optionnels (laminage, pulvérisation) et la connexion MES sont disponibles pour étendre la ligne de production.

Avantages clés

• Redresseur dédié conçu pour les bobines d'aluminium afin d'assurer la planéité avant coupe.
• Configuration modulaire : les unités peuvent être combinées pour former une chaîne de production continue du coil à la pièce finie.
• Architecture de contrôle ouverte permettant l'intégration au MES pour l'automatisation des flux.

Paramètres techniques (résumé)
Modèle : SF1503CLH

Unité déroulage et redressement :

• Dimensions bobine feuille (L×l, mm) : 3000×1500
• Épaisseur bobine feuille (mm) : 0,6–3
• Diamètre intérieur standard (mm) : Φ508
• Diamètre extérieur max (mm) : Φ1400
• Poids bobine (t) : 10
• Vitesse d'alimentation max (m/min) : 10
• Précision de redressage (mm/m²) : ±1,5

Machine de découpe laser

• Puissance laser (kW) : 6
• Précision de positionnement X/Y (mm) : ±0,05
• Précision de repositionnement X/Y (mm) : ±0,02

Alimentation

• Triphasé 380V, 50Hz/60Hz (sur mesure)

Caractéristiques / spécifications techniques

• Modèle : SF1503CLH
• Unité déroulage et redressement — Dimensions bobine feuille (L×l, mm) : 3000×1500
• Unité déroulage et redressement — Épaisseur bobine feuille (mm) : 0,6–3
• Unité déroulage et redressement — Diamètre intérieur standard (mm) : Φ508
• Unité déroulage et redressement — Diamètre extérieur max (mm) : Φ1400
• Unité déroulage et redressement — Poids bobine (t) : 10
• Unité déroulage et redressement — Vitesse d'alimentation max (m/min) : 10
• Unité déroulage et redressement — Précision de redressage (mm/m²) : ±1,5
• Machine de découpe laser — Puissance laser (kW) : 6
• Machine de découpe laser — Précision de positionnement X/Y (mm) : ±0,05
• Machine de découpe laser — Précision de repositionnement X/Y (mm) : ±0,02
• Alimentation : Triphasé 380V, 50Hz/60Hz (sur mesure)
