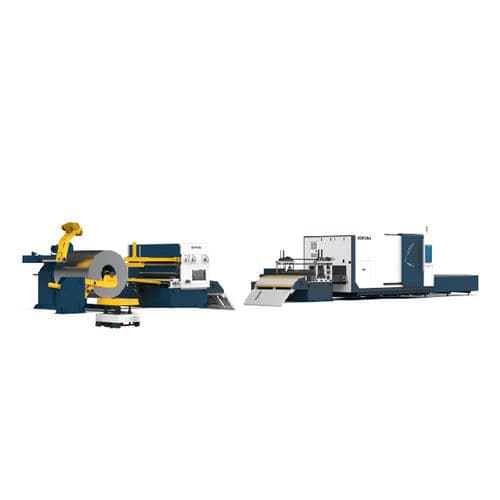

Machine de découpe laser à fibre SF1503CH

pour aluminiumpour tôle finede bobine

Vue d'ensemble

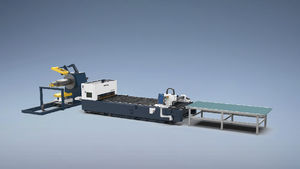

Le système de blanking laser à fibre SENFENG associe une machine de découpe laser à fibre à une ligne d'alimentation automatique pour bobines métalliques (déroulage et redressage) afin de fournir une solution de découpe laser alimentée en bobine performante. Comparée aux lignes de presse, la découpe laser en blanking réduit la consommation d'énergie et offre une plus grande souplesse de production. L'automatisation du chargement, du déroulage, du redressage et de la découpe réduit la main-d'œuvre, permet la découpe directe à partir de la bobine et améliore le rendement matière.

Secteurs d'application

• Fabrication de panneaux en aluminium
• Industrie de l'ustensile de cuisine
• Industrie de la porte
• Industrie de l'électroménager et des caissons
• Fabrication de composants automobiles
• Industrie des engins de construction

Principaux processus / composants

• Unité intégrée de déroulage et de redressage pour alimentation continue
• Unité de découpe laser à fibre (options 1,5–6 kW)
• Système d'alimentation et de positionnement automatique pour blanking continu
• Système de mouvement X/Y haute précision pour positionnement et découpe

Spécifications techniques

• Modèle : SF1503CH
• Taille des bobines/feuilles acceptée (L×l×e) : jusqu'à 3000 × 1500 × 3 mm
• Diamètre intérieur standard de la bobine : Φ508 mm
• Diamètre extérieur maximal de la bobine : Φ1400 mm
• Poids maximal de la bobine : 10 t
• Vitesse d'alimentation max : 10 m/min
• Précision de redressage : ±2 mm/m²
• Plage de puissance laser : 1,5–6 kW
• Zone de travail : 3000 × 1500 mm
• Précision de positionnement X/Y : ±0,05 mm
• Précision de repositionnement X/Y : ±0,02 mm
• Alimentation électrique : Triphasé 380V, 50Hz/60Hz (sur mesure)
