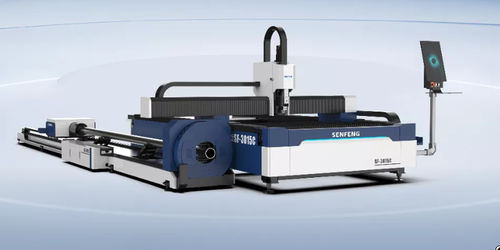

Machine de découpe laser 3015C

pour métalde tubesde plaques

Aperçu
Le 3015C est une machine de découpe laser combinée pour tôle et tube, conçue pour regrouper les deux fonctions sur une même emprise au sol. Elle convient aux petits ateliers et aux start-ups qui ont besoin de produire à la fois des pièces plates et des composants tubulaires avec un investissement et une surface réduits.

Une machine, deux fonctions

• Flux de production combiné pour tôle et tube afin de réduire l'emprise au sol
• Coût d'investissement réduit par rapport à des machines séparées

Trois composants core développés en interne

• SF-Mimir LT — système de commande intelligent pour le nesting et les programmes tube
• SF-PowerPlus — générateur laser compact avec puissance stable (1,5–6 kW)
• SF-TYRFING — tête de coupe à autofocus pour perçage et qualité de bord constantes

Manipulation des tubes et utilisation des matériaux
Le mandrin pneumatique auto-centrant assure un serrage précis des profils tubulaires variés, réduisant la chute finale et le gaspillage de matière.

• Diamètre max du tube : Ø 220 mm
• Longueur max du tube : 6000 mm

Performance dynamique et structure
La poutre en alliage d'aluminium, traitée par détente et vieillissement vibratoire, garantit une stabilité dynamique et une précision dimensionnelle durable. Les vitesses élevées et l'accélération rapide réduisent les temps de cycle.

• Vitesse max à vide : 100 m/min
• Accélération max : 1G

Accès ouvert
L'accès avant, arrière et latéral facilite le chargement/déchargement des tôles et tubes et permet aux opérateurs de surveiller le processus de coupe pour un dépannage plus rapide et moins d'arrêts.

Applications industrielles
Le 3015C est optimisé pour la découpe de tôles fines (≤ 20 mm) et de tubes petits à moyens (Ø max 220 mm). Applications types : électroménager, ustensiles de cuisine, sanitaires, coffrets/châssis, signalétique, fabrication d'ascenseurs et industries similaires.

Paramètres techniques
Model: 3015C
Zone de travail (mm) : 3050 × 1530
Puissance laser (kW) : 1,5–6
Vitesse max à vide (m/min) : 100
Précision positionnement X/Y (mm) : ±0,05
Précision repositionnement X/Y (mm) : ±0,02
Dimensions globales (L×l×H, mm) : 8500 × 3740 × 2100

Caractéristiques principales

• Modèle : 3015C
• Surface de travail : 3050 × 1530 mm
• Plage de puissance laser : 1,5–6 kW
• Vitesse max à vide : 100 m/min
• Précision positionnement X/Y : ±0,05 mm
• Précision repositionnement X/Y : ±0,02 mm
• Capacité tube : Ø max 220 mm, longueur max 6000 mm
• Dimensions globales : 8500 × 3740 × 2100 mm
