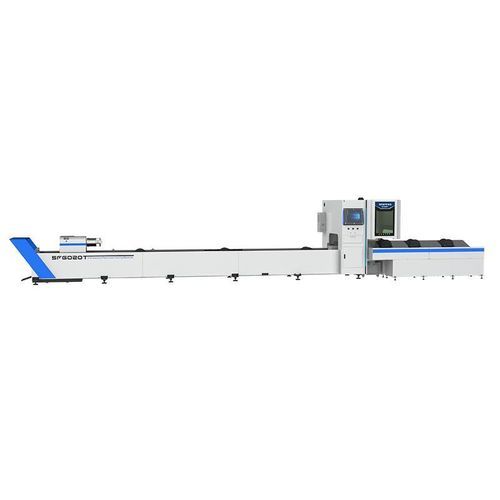

Machine de découpe laser à fibre SF6020T

pour métalde tubespour tubes métalliques

Aperçu produit
La SF6020T est une machine de découpe laser de tubes conçue pour l'usinage de tubes métalliques et de profils spéciaux. Elle accepte des sources laser de 1,5 kW à 6 kW et traite des longueurs de tube jusqu'à 6000 mm. La machine prend en charge les tubes ronds, carrés, rectangulaires et autres profils spéciaux, y compris les formes ovales et en piste.

Présentation modèle / Données clés

• Modèle : SF6020T
• Longueur maximale de tube : 6000 mm
• Gamme de diamètres / profils : φ20–220 / φ20–240 (tube carré : 20×20–150×150 / jusqu'à 240×240 selon configuration)
• Puissances laser disponibles : 1,5 / 2 / 3 / 4 / 6 kW

Caractéristiques

• Mors pneumatiques auto-centrants pour une force de serrage régulière et une alimentation stable.
• Châssis soudé haute-rigidité assurant rigidité structurelle et résistance aux vibrations ; roues excentriques pneumatiques pour faciliter l'alimentation.
• Module d'entraînement à vis à faible frottement et protection contre la poussière pour maintenir la précision de coupe.

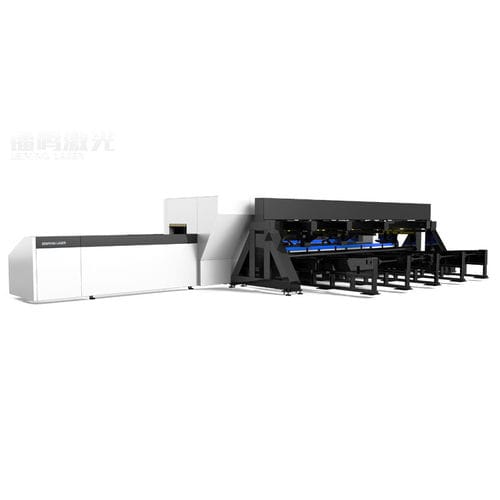

• Système de chargement/déchargement automatique en option : capacité jusqu'à 3 000 kg et faisceaux de tubes de 6 m pour automatiser le tri et la manutention.
• Rallonge du mors arrière pour coupe de queue très courte afin d'améliorer l'utilisation des matériaux.
• Empreinte au sol réduite avec armoire électrique et source laser intégrées sur le bâti principal pour faciliter l'installation et la maintenance.
• Contrôle intelligent de coupe de tube : interface conviviale, réponse rapide aux commandes, prise en charge du découpage en série et visualisation de l'état de traitement.
• Matériaux supportés : acier au carbone, acier inoxydable, alliages d'aluminium, tôles galvanisées, alliages de titane, alliages de manganèse, etc.

Spécifications techniques

• Modèle : SF6020T
• Gamme de traitement : 6000 mm × φ20–220 / φ20–240 (tube carré : 20×20–150×150 / jusqu'à 240×240)
• Puissance laser : 1,5 / 2 / 3 / 4 / 6 kW
• Vitesse maximale de coupe : 100 m/min
• Précision de positionnement : ±0,05 mm
• Précision de repositionnement : ±0,02 mm
• Vitesse de rotation maximale : 100 tr/min
• Accélération maximale : 0,8 G
• Charge maximale de la table : 150 / 300 kg (selon configuration)
