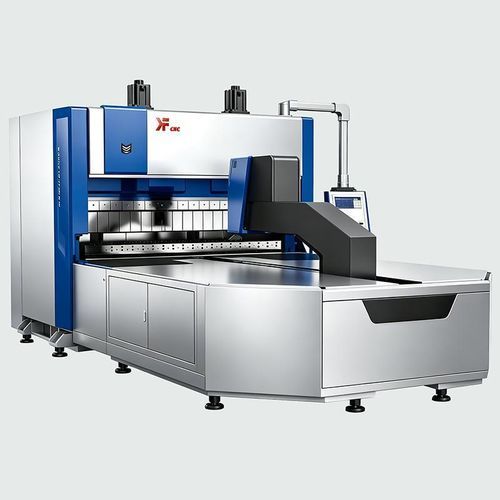

Cintreuse servo-électrique KMB-2200

complètement électriquemanuellede tôle

Description courte
KaFe Centre de pliage de panneaux KMB-2200 est un centre de pliage à entraînement servo électrique avec changement d'outil manuel (MTC). Il est conçu pour des opérations de pliage tôle automatisées nécessitant un contrôle multi-axes, des cycles rapides et une précision dimensionnelle élevée.

Fonction du produit
Le KMB-2200 permet de plier la tôle en formes complexes sans moules dédiés. Le système entièrement électrique remplace les entraînements hydrauliques pour réduire la maintenance, améliorer la répétabilité et accélérer la réponse. La machine prend en charge l'interface de ligne de production automatisée et le mouvement multi-axes pour les pliages à angle droit, non droit et en arc, ainsi que les formages complexes en plusieurs étapes.

Prix
Fob Price: US $0.5 - 9,999 / Piece

Principales instructions de configuration

• Chassis en fonte de qualité : Cadre en QT500-7 / fonte grise avec traitement de détente et inspection de précision pour garantir stabilité et rigidité à long terme.
• Vis robuste : Vis rectifiée Taiwan MYE TBI pour transmission stable et grande précision de positionnement avec faible coût d'exploitation.
• Guides linéaires haute résistance : Guides linéaires PMI/SHAC pour charge élevée et meilleure précision.

Principaux paramètres techniques (extrait du tableau)
Modèle : KMB-2200
Structure d'alimentation : Type bras
Structure du poste de travail : Brosse
Longueur de pliage : 2250 mm
Longueur de tôle : 2200 mm
Largeur de tôle : 1500 mm
Hauteur de pliage : 175 mm
Dimensions minimales de formage quatre côtés : 320 x 200 mm
Dimensions minimales de formage deux côtés : 200 mm
Rayon d'arc minimal : 1.2 mm
Vitesse maximale de pliage continu : 0.5 s/lame
Distance de rupture entre lames supérieures et inférieures : 190 mm
Précision de pliage : 0.03 mm
Plage d'angle de pliage : 0–180°
Épaisseur maximale du matériau : Aluminium 2.0 mm / Acier au carbone 1.5 mm / Acier inoxydable 1.0 mm
Épaisseur minimale du matériau : 0.35 mm
Système CNC : SYNTEC / Taiwan New Generation
Système d'exploitation : Win7+OS
Nombre d'axes : Standard 13 Axes
Tension nominale : 380 V
Puissance de pointe : 24 KW
Puissance moyenne : 4.5 KW
Dimensions machine : 4850 x 2780 x 2600 mm
Poids machine : ~12 000 kg

Détails de configuration (éléments clés)

• Cadre machine : Cadre en fonte QT500 conçu indépendamment avec traitement de détente pour garantir la stabilité géométrique à long terme.
• Moule : Trempe et revenu par haute fréquence pour une meilleure résistance à l'usure et une durée de vie prolongée.
• Système de commande : CNC nouvelle génération Taiwan (Kefei CNC) pour synchronisation multi-axes et programmation simplifiée.
• Système d'alimentation en huile et auto-lubrification : Graissage automatique avec alarme de faible huile pour assurer une exploitation continue.
• Fonction de nivellement : Capacité intégrée de nivellement pour le pré/post-traitement.
• Pressage bords supérieur et inférieur : Permet le formage en bords morts supérieur/inférieur.
• Volant manuel : Fonction anti-collision de la lame avec positionnement manuel des axes via volant.
• Interface ligne de production automatisée : Prête à être connectée aux équipements en amont et en aval.
• Commandes avancées & arc : Entrée directe de commande d'arc avec paramètre rayon pour le pliage en arc.
• Servo : Servo bus Inovance/Hechuan pour résistance aux surcharges et fonctionnement bas régime fluide.
• Composants électriques : Composants Schneider pour une performance stable.
• Micro-relays : Relais Japan Izumi avec bobines cuivre pour une conductivité fiable et longévité.

Exemples de pliage
KaFe Centre de pliage KMB-2200 permet de former la tôle en angles droits, angles non droits, arcs et formes multi-étapes sans moules dédiés, adapté à divers postes de travail industriels.

Spécifications techniques

• Modèle : KMB-2200
• Longueur de pliage : 2250 mm
• Longueur de tôle : 2200 mm
• Largeur de tôle : 1500 mm
• Hauteur de pliage : 175 mm
• Dim. min formage 4 côtés : 320 x 200 mm
• Dim. min formage 2 côtés : 200 mm
• Rayon d'arc min : 1.2 mm
• Vitesse max continue : 0.5 s/lame
• Distance de rupture : 190 mm
• Précision de pliage : 0.03 mm
• Plage d'angle : 0–180°
• Épaisseur matériau (max) : Aluminium 2.0 mm / Acier 1.5 mm / Inox 1.0 mm
• Épaisseur matériau (min) : 0.35 mm
• Système CNC : SYNTEC / Taiwan New Generation
• OS : Win7+OS
• Axes : Standard 13 Axes
• Tension : 380 V
• Puissance de pointe : 24 KW
• Puissance moyenne : 4.5 KW
• Dimensions machine : 4850 x 2780 x 2600 mm
• Poids machine : ~12 000 kg
• Principaux composants & fonctions : Cadre QT500, vis MYE TBI, guides PMI/SHAC, servo Inovance/Hechuan, éléments Schneider, relais Japan Izumi, graissage automatique, fonction anti-collision, interface ligne de production
