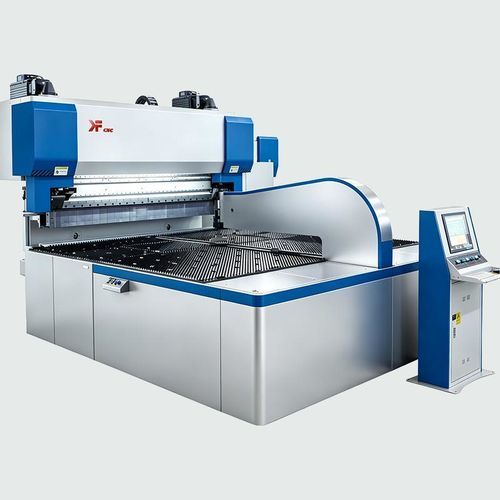

Machine de cintrage servo-électrique B2530

de tôleautomatiquecontrôlé par PLC

Description courte

• Plieuse de panneaux conçue pour un pliage multilatéral continu et haute efficacité avec changement automatique d'outils (ATC)
• Commande en boucle fermée via système Germany Beckhoff pour une grande précision de pliage
• Encodeur linéaire de précision Italy GIVI MEASURE pour la rétroaction de position
• Châssis traité thermiquement à haute résistance pour une stabilité à long terme
• Pas de changement manuel d'outil ; l'outil de maintien s'ajuste automatiquement à la longueur de la tôle
• Logiciel de programmation automatique prenant en charge la planification, la vérification et l'optimisation du processus
• Commande entièrement par servomoteurs pour un fonctionnement rapide et économe en énergie
• Contrôle automatique de la force de pressage et fonction de recouvrement en option

Spécifications techniques
Modèle : B2530
Unité : mm / KN / ° / T / KVA (selon l'élément)
Longueur de pli maximale : 2500 mm
Longueur diagonale de la pièce : 2800 mm (dépliée)
Taille minimale de boîte : 410×230 mm (largeur côté intérieur)
Hauteur de pli maximale : 300 mm
Force de pli maximale : 280 KN
Force de pressage maximale : 1100 KN (option)
Profondeur maximale de cran interne : 30 mm
Épaisseur de tôle : 0,5-1,5 mm (acier carbone)
Angle de pli : -130° à +130°
Précision d'angle de pli : ±0,75°
Linéarité de pli : ±0,3 mm/m
Précision de positionnement : ±0,1 mm
Réglage de la longueur de pli : Automatique
Processus de pliage : Automatique
Fonction de recouvrement : Option (Force de pressage max : 1100 KN)
Axes : 18
Pression d'air : ≥0,6 MPa
Puissance : 65 KVA
Poids : 21 T
Dimensions machine : 5000×3200×2800 mm

Composants standard

• Contrôleur : Germany Beckhoff
• Module E/S : Germany Beckhoff
• Règle de mesure : Italy GIVI MEASURE
• Capteur : Germany BALLUFF
• Relais : Schneider / Omron
• Servo moteur et variateur : VEICHI
• Vis à billes de précision lourde : Nanjing YIGONG
• Guidage de précision lourd : Nanjing YIGONG
• Réducteur de précision : Lee Ming, Taiwan
• Roulements de précision : NSK, Japan
• Courroie et poulies : Fulong, Ningbo
• Composants pneumatiques : SMC / Airtac
• Système de lubrification : BIJUR
• Logiciel : Kafe

Caractéristiques / Spécifications techniques

• Modèle : B2530
• Longueur de pli maximale : 2500 mm
• Longueur diagonale de la pièce : 2800 mm (dépliée)
• Taille minimale de boîte : 410×230 mm (largeur côté intérieur)
• Hauteur de pli maximale : 300 mm
• Force de pli maximale : 280 KN
• Force de pressage maximale : 1100 KN (option)
• Épaisseur de tôle (acier carbone) : 0,5 - 1,5 mm
• Angle de pli : -130° à +130°
• Précision d'angle de pli : ±0,75°
• Linéarité de pli : ±0,3 mm/m
• Précision de positionnement : ±0,1 mm
• Nombre d'axes : 18
• Pression d'air requise : ≥0,6 MPa
• Puissance : 65 KVA
• Poids : 21 T
• Dimensions machine : 5000 × 3200 × 2800 mm
