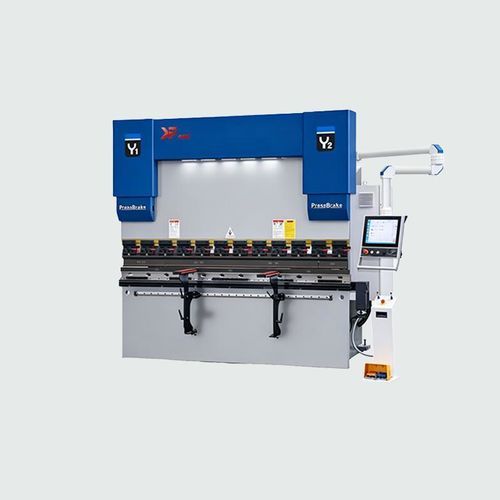

Presse plieuse servo-hydraulique KTP series

CNCautomatiquehaute puissance

Description courte

• Prix FOB : US $0.5 - 9,999 / Pièce

1. Système CNC
Le TP10S est une commande CNC à écran tactile 10 pouces conçue pour presses plieuses. Pilotée par bus CAN, elle assure une position précise et un câblage simplifié. En saisissant l'épaisseur de la tôle et l'angle de pliage, le système calcule automatiquement la profondeur de pli et les dimensions dépliées. Compensation intégrée de la flèche et de l'angle pour maintenir la constance dimensionnelle. Prise en charge de l'extension multi-axes, du pliage circulaire en plusieurs étapes, grande capacité de stockage de programmes et statistiques de production.

2. Structure par arbre de torsion synchronisé
Le corps de l'arbre est forgé et martelé, offrant une forte résistance, une bonne élasticité et un réglage possible pour un mouvement synchronisé du coulisseau.

3. Système électrique
Interverrouillage de sécurité coupant l'alimentation à l'ouverture de la porte. Équipé d'entraînements servo performants et d'éléments Schneider Electric pour la fiabilité du contrôle.

4. Système hydraulique
Alimentation hydraulique motorisée par une marque nationale de premier plan, associée à des vérins et composants hydrauliques de qualité pour des performances et une longévité soutenues.

Tableau technique
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800

Caractéristiques techniques / Points clés

• Commande CNC : TP10S 10" tactile, bus CAN, calcul automatique des profondeurs et dimensions dépliées, compensation de flèche et d'angle, extension multi-axes, pliage circulaire multi-étapes, grande capacité de programmes et statistiques de production.
• Arbre de torsion : Corps forgé/martelé pour résistance élevée, bonne élasticité et réglage pour synchronisation.
• Électrique : Variateurs servo et composants Schneider Electric ; interverrouillage de sécurité (coupure d'alimentation à l'ouverture).
• Hydraulique : Moteur domestique haut de gamme, vérins et composants hydrauliques de qualité.
• Gamme : Séries KTP de ~400 kN à 6000 kN, longueurs de table 1600–6000 mm, puissances 5.5–45 kW ; voir le tableau pour les paramètres détaillés.
