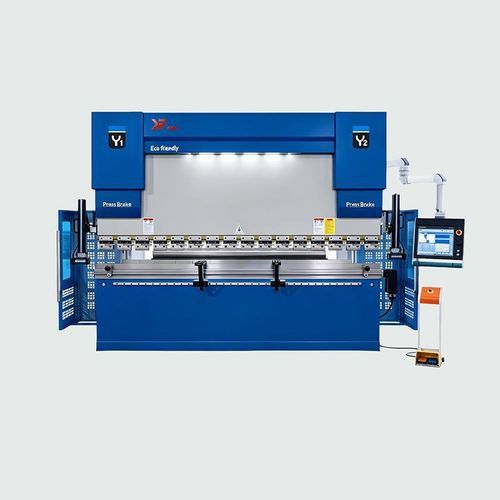

Presse plieuse électrohydraulique KPH series

CNCde grande dimensionde précision

Description courte

• Presse plieuse CNC électro-hydraulique série KPH pour pliage de tôles de précision. Plages de capacité 800–3200 kN et longueurs de table de 2500 mm à 6000 mm. Commande CNC DA-53T basée sur Delem, groupe hydraulique Bosch Rexroth et alimentation principale en option par servo-moteur.

Caractéristiques

• Système CNC : Solution tactile DA-53T basée sur l'interface Delem pour la programmation d'angle, utilisation intuitive et exécution fiable des programmes.
• Option servo-moteur : Servo-moteur principal disponible pour réduire la consommation d'énergie et prolonger la durée de vie.
• Compensation mécanique : Cales de compensation intégrales entraînées par moteur pour régler la précision de la table de travail.
• Outillage et changement rapide : Pointe supérieure montée sur coulisseau avec serrage rapide de précision ; matrice inférieure à double V concentrique pour des changements d'outils rapides.
• Système hydraulique : Groupe hydraulique intégré Bosch Rexroth pour une conception compacte et une étanchéité renforcée.
• Support de pliage / commande CNC : Programmation d'angle Delem avec calcul précis des paramètres et contrôle stable du pliage.

Spécifications techniques (tableau)
Modèle | Pression nominale (kN) | Longueur table (mm) | Distance entre colonnes (mm) | Profondeur de gorge (mm) | Course du coulisseau (mm) | Hauteur d'ouverture maximale (mm) | Vitesse descente rapide (mm/s) | Vitesse d'avance (mm/s) | Vitesse remontée rapide (mm/s) | Puissance moteur principal (kW) | Dimensions extérieures (L×W×H mm)
KHP80T/2500 | 800 | 2500 | 2000 | 320 | 120 | 420 | 110 | 15 | 110 | 7.5 | 3000×1350×2200
KHP100T/2500 | 1000 | 2500 | 2000 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3000×1450×2350
KHP100T/3100 | 1000 | 3100 | 2600 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3600×1450×2400
KHP100T/4000 | 1000 | 4000 | 3200 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 4500×1500×2500
KHP125T/3100 | 1250 | 3100 | 2600 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 3600×1600×2450
KHP125T/4000 | 1250 | 4000 | 3200 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 4500×1600×2550
KHP160T/3100 | 1600 | 3100 | 2600 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 3600×1650×2600
KHP160T/4000 | 1600 | 4000 | 3200 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 4500×1700×2800
KHP160T/6000 | 1600 | 6000 | 4800 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 6500×1950×3250
KH200T/3100 | 2000 | 3100 | 2600 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2800
KHP200T/4000 | 2000 | 4000 | 3200 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 4500×1750×2900
KHP200T/6000 | 2000 | 6000 | 4800 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 6500×2050×3400
KHP250T/3100 | 2500 | 3100 | 2600 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2900
KHP250T/4000 | 2500 | 4000 | 3200 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 4500×1750×3100
KHP250T/6000 | 2500 | 6000 | 4800 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 6500×2200×3650
KHP320T/3100 | 3200 | 3100 | 2600 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 3600×1800×2950
KHP320T/4000 | 3200 | 4000 | 3200 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 4500×1850×3200
KHP320T/6000 | 3200 | 6000 | 4800 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 6500×2350×3800

Caractéristiques / spécifications techniques

• Commande CNC : DA-53T tactile basée sur Delem pour la programmation d'angle et une opération stable.
• Système hydraulique : Groupe hydraulique intégré Bosch Rexroth pour une conception compacte et une étanchéité robuste.
• Options de puissance : Servo-moteur disponible comme alimentation principale pour économie d'énergie et durabilité.
• Conception d'outillage : Pointe supérieure sur coulisseau avec serrage rapide de précision ; matrice inférieure double-V concentrique pour changements d'outils rapides.
• Compensation mécanique : Cales de compensation intégrales entraînées par moteur pour ajuster la précision de la table.
• Support de pliage : Programmation d'angle CNC Delem et calcul précis des paramètres.
• Exemple de prix (FOB) : US $0.5 - 9,999 par pièce.
• Modèles disponibles : Plusieurs modèles KHP/KPH listés dans le tableau ci‑dessus.
