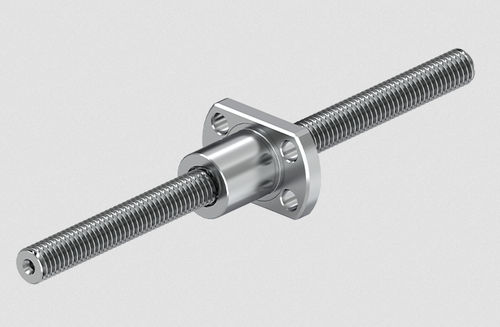

Écrou à collerette FBG

pour vis à billes

Présentation
Écrou simple à bride type 1 disponible en deux séries : FBG (écrou rectifié) et FBR (écrou laminé), conçu pour ensembles à vis à billes avec fixation par bride et options de jeu axial ou précharge.

Construction du numéro de pièce
Exemple: FBG 06 01 D X - 60 R 90 C3 Z - 001

• ① Series : FBG = Écrou simple à bride (rectifié), FBR = Écrou simple à bride (laminé)
• ② Diamètre de la vis (mm) : 06 = 6 mm
• ③ Pas (mm) : 01 = Pas standard, 1 mm ; 01K = Pas non standard, 1 mm
• ④ Type de retour de billes : D = Type déflecteur ; S = Type déflecteur d'extrémité ; T = Type tube de retour ; C = Type bouchon d'extrémité
• ⑤ Option personnalisée (non standard)
• ⑥ Longueur de la section filetée (mm) : le point décimal est indiqué par "_"
• ⑦ Sens du filetage : R = Droite ; L = Gauche ; LR = Droite et gauche
• ⑧ Longueur totale de la vis (mm) : le point décimal est indiqué par "_"
• ⑨ Classe de précision : C3 = Norme JIS C3 ; C5 = Norme JIS C5 ; C7 = Norme JIS C7 ; C10 = Norme JIS C10
• ⑩ Jeu axial : Z = Précharge ; T = ≤ 0.005 mm ; S = ≤ 0.02 mm ; N = ≤ 0.05 mm
• ⑪ Numéro de série personnalisé

Dimensions mécaniques
Schéma dimensionnel disponible pour FBG / FBR type 1 (illustration des dimensions de montage et des dimensions globales).

Tableau des dimensions - Écrou simple à bride type 1
En-tête : Type | Diamètre de vis D (mm / pouce) | Pas (mm / pouce) | Diamètre d'écrou D (mm / pouce) | Longueur totale de l'écrou L (mm / pouce) | Longueur de montage L1 (mm / pouce) | Diamètre de bride Df (mm / pouce) | Épaisseur de bride F (mm / pouce) | Diamètre de trou de montage X (mm / pouce) | Diamètre du cercle de boulons (PCD) (mm / pouce) | Largeur plate de l'écrou V (mm / pouce) | Charge dynamique de base Ca (N) | Charge statique de base Coa (N)
1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450
1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600
1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800
1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900
1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000
1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400

Caractéristiques / spécifications techniques

• Séries : FBG (rectifié) et FBR (laminé)
• Type produit : Écrou simple à bride - type 1
• Diamètres de vis disponibles (exemples du tableau) : 6 mm, 8 mm, 12 mm
• Pas disponibles (exemples du tableau) : 1 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm (selon configuration)
• Options de retour de billes : déflecteur (D), déflecteur d'extrémité (S), tube de retour (T), bouchon d'extrémité (C)
• Options de sens de filetage : droite (R), gauche (L), double (LR)
• Classes de précision conformes JIS : C3, C5, C7, C10
• Jeu axial / précharge : Z = précharge, T ≤ 0.005 mm, S ≤ 0.02 mm, N ≤ 0.05 mm
• Charges (exemples) : Ca dynamique de base de 870 N à 4100 N selon modèle ; Coa statique de base de 1450 N à 7400 N selon modèle
• Longueurs et dimensions mécaniques détaillées disponibles dans le tableau des dimensions ci-dessus
