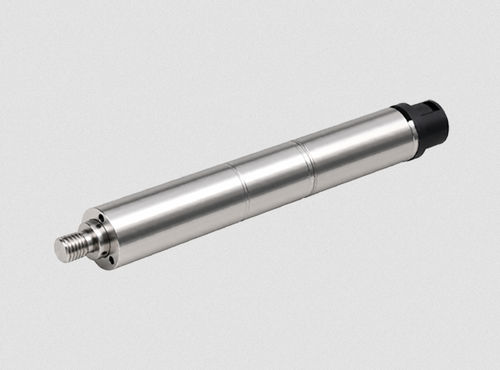

Actionneur électrique 10ZWWC25Llinéaireà tigeDC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- électrique
- Mouvement
- linéaire
- Technologie
- à tige
- Type de moteur
- DC
- Tension
- 12 volts
- Course
Max: 40 mm
(1,575 in)Min: 30 mm
(1,181 in)- Diamètre de la tige
16 mm
(1 in)- Force
Max: 0,4 kN
Min: 0,2 kN
- Vitesse
Max: 0,02 m/s
(0,07 ft/s)Min: 0 m/s
(0 ft/s)- Température de fonctionnement
Max: 50 °C
(122 °F)Min: -20 °C
(-4 °F)- Répétabilité
0,08 mm
(0,0031 in)
Description
Présentation
Actionneur à tige de poussée coreless 16 mm — modèle 16ZWWC40L
Caractéristiques du moteur
Référence du moteur: 16ZWWC40L
Taille du moteur: 16 mm
Tension nominale: 12 V
Courant nominal: 2.6 A
Pas de la vis mère: 1.27 mm
Course standard (personnalisable): 30 mm
Course maximale: 40 mm
Vitesse maximale: 20 mm/s
Poussée nominale: 200 N
Poussée maximale (courte durée): 400 N
Rapport de réduction: 5.3, 28
Poids: 131.4 g
Dimensions générales: Φ16 × 131.3 mm
Plage de température de fonctionnement: −20 ~ +50 ℃
Répétabilité: ±0.08 mm
Type d'encodeur: Codeur magnétique incrémental
Nombre de canaux: 3
Tension d’alimentation de l'encodeur: 5 V
Résolution: 1024
Les données ci‑dessus sont basées sur un rapport de réduction de 28:1.
Plans dimensionnels
Plan dimensionnel et images du produit disponibles pour le modèle 16ZWWC40L
Caractéristiques / spécifications techniques
Actionneur à tige de poussée coreless 16 mm — modèle 16ZWWC40L
Caractéristiques du moteur
Référence du moteur: 16ZWWC40L
Taille du moteur: 16 mm
Tension nominale: 12 V
Courant nominal: 2.6 A
Pas de la vis mère: 1.27 mm
Course standard (personnalisable): 30 mm
Course maximale: 40 mm
Vitesse maximale: 20 mm/s
Poussée nominale: 200 N
Poussée maximale (courte durée): 400 N
Rapport de réduction: 5.3, 28
Poids: 131.4 g
Dimensions générales: Φ16 × 131.3 mm
Plage de température de fonctionnement: −20 ~ +50 ℃
Répétabilité: ±0.08 mm
Type d'encodeur: Codeur magnétique incrémental
Nombre de canaux: 3
Tension d’alimentation de l'encodeur: 5 V
Résolution: 1024
Les données ci‑dessus sont basées sur un rapport de réduction de 28:1.
Plans dimensionnels
Plan dimensionnel et images du produit disponibles pour le modèle 16ZWWC40L
Caractéristiques / spécifications techniques
- Référence moteur: 16ZWWC40L
- Taille: 16 mm
- Tension nominale: 12 V
- Courant nominal: 2.6 A
- Pas de la vis mère: 1.27 mm
- Course standard: 30 mm (personnalisable)
- Course maximale: 40 mm
- Vitesse maximale: 20 mm/s
- Poussée nominale: 200 N
- Poussée maximale (courte durée): 400 N
- Rapports de réduction disponibles: 5.3, 28
- Poids: 131.4 g
- Dimensions: Φ16 × 131.3 mm
- Plage de température de fonctionnement: −20 ~ +50 ℃
- Répétabilité: ±0.08 mm
- Encodeur: Codeur magnétique incrémental, 3 canaux, alimentation 5 V, résolution 1024
