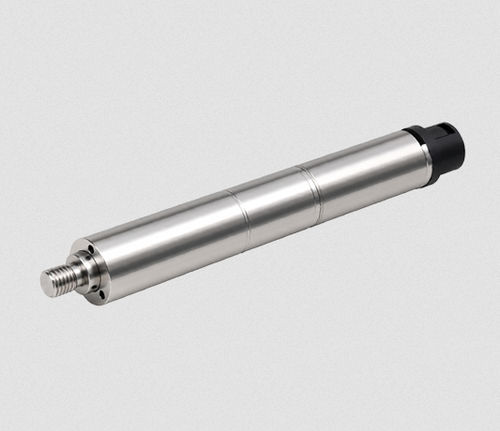

Actionneur électrique 8ZWWC15L

linéaireà tigeDC

Présentation
Actionneur à tige de poussée compact de 8 mm avec moteur coreless et codeur intégré, conçu pour des mouvements linéaires courts et précis dans des applications industrielles à encombrement réduit.

Caractéristiques du moteur
Référence du moteur: 8ZWWC15L
Taille du moteur (mm): 8
Tension nominale (V): 12
Courant nominal (A): 0.085
Pas de la vis mère (mm): 0.5
Course standard (mm) (personnalisable): 15
Course maximale (mm): 25
Vitesse maximale (mm/s): 3.58
Poussée nominale (N): 25
Poussée maximale (durée courte) (N): 50
Options de rapport de réduction: 4, 16
Poids (g): 15.7
Dimensions totales (mm): Φ8 × 68.7
Température de fonctionnement (°C): −20 ~ +50
Répétabilité (mm): ±0.08
Type de codeur: Codeur

Notes
Le modèle Ø8 est disponible avec deux options de moteur : CC à balais avec noyau et CC sans balais avec noyau. La course standard peut être personnalisée sur demande; le rapport de réduction est sélectionnable selon l'application.

Plans dimensionnels

• Modèle disponible pour le plan : 8ZWWC15L
• Les images produit incluent la vue principale et un plan dimensionnel pour la variante 8ZWWC15L

Caractéristiques / spécifications techniques

• Référence du moteur: 8ZWWC15L
• Taille du moteur: 8 mm
• Tension nominale: 12 V
• Courant nominal: 0.085 A
• Pas de la vis mère: 0.5 mm
• Course standard: 15 mm (personnalisable)
• Course maximale: 25 mm
• Vitesse maximale: 3.58 mm/s
• Poussée nominale: 25 N
• Poussée maximale (courte durée): 50 N
• Options de rapport de réduction: 4, 16
• Poids: 15.7 g
• Dimensions totales: Φ8 × 68.7 mm
• Plage de température de fonctionnement: −20 ~ +50 °C
• Répétabilité: ±0.08 mm
• Type de codeur: Codeur
• Options moteurs disponibles pour le modèle Ø8: CC à balais avec noyau, CC sans balais avec noyau
