Actionneur électrique

linéairepas à pasà vis coulissante

Présentation

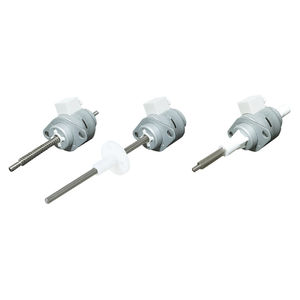

L'actionneur linéaire PM Stepper 46 mm est proposé en versions Externe et Kaptive. Diverses options d'usinage d'extrémité de vis et des longueurs personnalisées sont disponibles pour des applications industrielles.

Caractéristiques du moteur
Châssis : 46 mm
Polarité : Bi-polaire
Type d'actionneur linéaire : Externe, Kaptive
Angle de pas : 7,5°
Bobinage : 5 V / 12 V
Courant de phase : 1000 mA (5 V) / 410 mA (12 V)
Résistance de phase : 5 Ω (5 V) / 29 Ω (12 V)
Inductance de phase : 9 mH (5 V) / 52 mH (12 V)
Consommation électrique : 10 W
Inertie du rotor : 13 g·cm^2
Classe d'isolation : B
Résistance d'isolation : 100 MΩ
Masse : 250 g

Vis disponibles et déplacement par pas
Angle de pas : 7,5°; Diam. de vis : Φ6,35 mm

• Pas 0,6096 mm (0,024") — Déplacement par pas 0,0127 mm (0,0005") — Code : AA
• Pas 1,2192 mm (0,048") — Déplacement par pas 0,0254 mm (0,001") — Code : B
• Pas 2,4384 mm (0,096") — Déplacement par pas 0,0508 mm (0,002") — Code : J

Plans dimensionnels

• Externe : image de l'actionneur externe et dessin de dimensions externe disponibles.
• Kaptive : image de l'actionneur kaptive et dessin de dimensions kaptive disponibles.

Courbes vitesse-poussée
Courbes vitesse vs. poussée fournies selon différentes conditions de fonctionnement et configurations de vis pour faciliter la sélection et l'intégration.

Options

• Usinage d'extrémité de vis : différentes finitions et usinages d'extrémité disponibles pour répondre aux exigences de montage et d'accouplement.
• Revêtement Téflon : pour les applications nécessitant une combinaison vis-écrou sans graisse, une vis revêtue de Téflon est disponible. Le revêtement Téflon prolonge la durée de vie et améliore la génération de poussée par rapport aux vis SUS conventionnelles. Le revêtement peut être appliqué sur toutes les options de vis et sur tous les types d'actionneurs PM Stepper (Externe, Non-captif, Kaptive).

Caractéristiques techniques

• Série : PM Stepper
• Châssis : 46 mm
• Polarité : Bi-polaire
• Type : Externe, Kaptive
• Angle de pas : 7,5°
• Bobinage : 5 V / 12 V
• Courant de phase : 1000 mA (5 V) / 410 mA (12 V)
• Résistance de phase : 5 Ω (5 V) / 29 Ω (12 V)
• Inductance de phase : 9 mH (5 V) / 52 mH (12 V)
• Consommation électrique : 10 W
• Inertie du rotor : 13 g·cm^2
• Classe d'isolation : B
• Résistance d'isolation : 100 MΩ
• Masse : 250 g
• Diam. vis : Φ6,35 mm
• Pas de vis & déplacement par pas : AA — 0,6096 mm / 0,0127 mm ; B — 1,2192 mm / 0,0254 mm ; J — 2,4384 mm / 0,0508 mm
