Actionneur électrique

linéairepas à pasà vis coulissante

Présentation

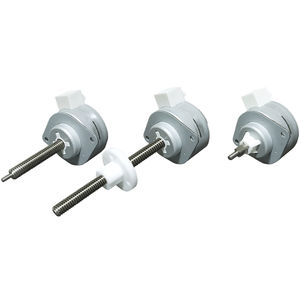

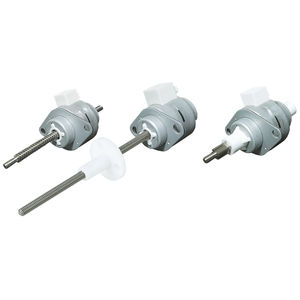

L'actionneur linéaire pas à pas PM en cadre 20 mm est proposé en configurations Externe, Non‑captif et Captif. Plusieurs pas de vis, usinages de bout et longueurs de course sont disponibles pour adapter l'actionneur aux applications de positionnement de précision.

Caractéristiques du moteur

• Cadre : 20 mm
• Polarité : Bi‑polaire
• Types disponibles : Externe, Non‑captif, Captif
• Angles de pas : 7.5° et 15°
• Enroulements / tensions : 5 V et 12 V
• Courant par phase (5 V / 12 V) : 370 mA / 160 mA (appliqué aux variantes 7.5° et 15°)
• Résistance de phase :
  • 7.5° : 13.5 Ω (5 V), 74.5 Ω (12 V)
  • 15° : 13.5 Ω (5 V), 76 Ω (12 V)
• Inductance de phase :
  • 7.5° : 6.5 mH (5 V), 36 mH (12 V)
  • 15° : 4 mH (5 V), 25 mH (12 V)
• Consommation : 3.4 W
• Inertie du rotor : 1.05 g·cm²
• Classe d'isolation : B
• Résistance d'isolation : 100 MΩ
• Masse : 35 g

Vis disponibles et déplacement par pas
(Angle de pas / Pas de vis (mm) / Pas de vis (inch) / Déplacement par pas (mm) / Déplacement par pas (inch) / Code) :
7.5° :

• 0.3 mm / 0.0118 in → 0.00625 mm / 0.00025 in — AF
• 0.6096 mm / 0.024 in → 0.0127 mm / 0.0005 in — AA
• 1.0 mm / 0.03937 in → 0.02083 mm / 0.00082 in — AB
• 1.2192 mm / 0.048 in → 0.0254 mm / 0.001 in — B
• 2.0 mm / 0.07874 in → 0.04167 mm / 0.00164 in — G
• 2.4384 mm / 0.096 in → 0.0508 mm / 0.002 in — J
• 4.0 mm / 0.15748 in → 0.0833 mm / 0.00328 in — M

15° :

• 0.3 mm / 0.0118 in → 0.0125 mm / 0.00049 in — AF
• 0.6096 mm / 0.024 in → 0.0254 mm / 0.001 in — AA
• 1.0 mm / 0.03937 in → 0.0417 mm / 0.00164 in — AB
• 1.2192 mm / 0.048 in → 0.0508 mm / 0.002 in — B
• 2.0 mm / 0.07874 in → 0.0833 mm / 0.00328 in — G
• 2.4384 mm / 0.096 in → 0.1016 mm / 0.004 in — J
• 4.0 mm / 0.15748 in → 0.1667 mm / 0.00656 in — M

Dessins dimensionnels
Disponibles pour les types Externe, Non‑captif et Captif. Tableau d'exemples (Course X / Extension avant A / Extension totale B / Longueur corps C (Max)) :

• Course 14 mm : A = 13.5 ±0.25 mm, B = 40.5 mm, C (Max) = 30.5 mm
• Course 18 mm : A = 17.5 ±0.25 mm, B = 48.5 mm, C (Max) = 34.5 mm
• Course 25 mm : A = 24.5 ±0.25 mm, B = 62.5 mm, C (Max) = 41.5 mm
• Course 31 mm : A = 30.5 ±0.25 mm, B = 74.5 mm, C (Max) = 47.5 mm

Courbes vitesse‑poussée
Des courbes vitesse vs poussée sont fournies pour l'actionneur PM 20 mm (graphiques disponibles dans la documentation produit).

Options

• Usinage des extrémités de vis : options d'usinage personnalisées pour l'adaptation mécanique
• Revêtement en téflon : vis avec revêtement téflon disponibles pour montage sans graisse ; améliore la durée de vie et la génération de poussée par rapport aux vis SUS conventionnelles. Applicable à toutes les options de vis et types d'actionneurs PM.

Caractéristiques / Spécifications techniques

• Marque : DINGS
• Série / dénomination : PM actionneur linéaire pas à pas
• Cadre : 20 mm
• Polarité : Bi‑polaire
• Types : Externe, Non‑captif, Captif
• Angles de pas : 7.5°, 15°
• Enroulements : 5 V et 12 V
• Courant par phase : 370 mA (5 V), 160 mA (12 V)
• Résistance / inductance par phase : voir variantes 7.5° / 15° ci‑dessus
• Consommation : 3.4 W
• Inertie du rotor : 1.05 g·cm²
• Classe d'isolation : B
• Résistance d'isolation : 100 MΩ
• Masse : 35 g
• Codes de pas disponibles : AF, AA, AB, B, G, J, M
• Courses disponibles (exemples) : 14, 18, 25, 31 mm
• Options : usinage des extrémités de vis, vis téflonées
