Stepper pour arbre de transmission 14HS20 series

pour arbre de transmissiond'arbrepour arbre

Présentation

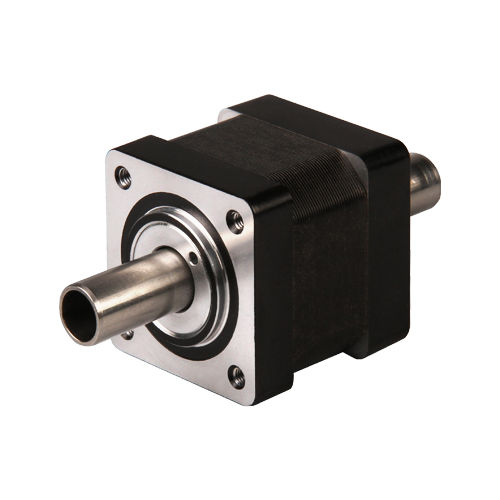

Le moteur pas à pas à arbre creux Taille 14 (35 mm), disponible en modèles 14HS2033 et 14HS2045, fournit jusqu'à 0,36 N·m de couple de maintien et est conçu pour des systèmes de mouvement industriels compacts nécessitant le passage d'axe ou l'intégration directe d'un codeur.

Caractéristiques du moteur
N° de Modèle ; Tension nominale (V) ; Courant (A [RMS]) ; Résistance (Ω) ; Inductance (mH) ; Couple de maintien (N·m) ; Couple d'accrochage (N·m) ; Longueur du moteur (mm)
14HS2033 ; 3,5 ; 1,0 ; 3,5 ; 3,6 ; 0,15 ; 0,006 ; 33,6
14HS2045 ; 6 ; 1,0 ; 6 ; 7,8 ; 0,32 ; 0,01 ; 45,6

Dessin dimensionnel
Des dessins dimensionnels et images produit pour la Taille 14 (35 mm) sont fournis pour faciliter l'intégration mécanique et la validation d'implantation.

Courbes de performances (couple)
CONDITIONS DE TEST
Mesures réalisées à 24 VDC avec un variateur hacheur bipolaire DS-OLS8-FRS4 au courant nominal (RMS). Le couple varie en fonction de la tension d'alimentation et des réglages du variateur ; une marge de conception de 50 % est recommandée pour les applications industrielles continues.

Options — Option encodeur

• Résolution (CPR) : 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000
• Codes sortie asymétrique : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
• Codes sortie différentielle : A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q

Caractéristiques / Spécifications techniques

• Série : Moteur pas à pas à arbre creux (Taille 14 / 35 mm)
• Couple de maintien maximal : 0,36 N·m
• Modèle 14HS2033 — Tension nominale : 3,5 V ; Courant (RMS) : 1,0 A ; Résistance : 3,5 Ω ; Inductance : 3,6 mH ; Couple de maintien : 0,15 N·m ; Couple d'accrochage : 0,006 N·m ; Longueur moteur : 33,6 mm
• Modèle 14HS2045 — Tension nominale : 6 V ; Courant (RMS) : 1,0 A ; Résistance : 6 Ω ; Inductance : 7,8 mH ; Couple de maintien : 0,32 N·m ; Couple d'accrochage : 0,01 N·m ; Longueur moteur : 45,6 mm
• Condition d'essai pour les courbes : 24 VDC avec variateur DS-OLS8-FRS4 (bipolaire) au courant nominal (RMS)
• Options : Intégration d'encodeur sur arbre creux, enroulements spéciaux et modifications d'arbre — contacter DINGS pour configuration et délais
