Présentation

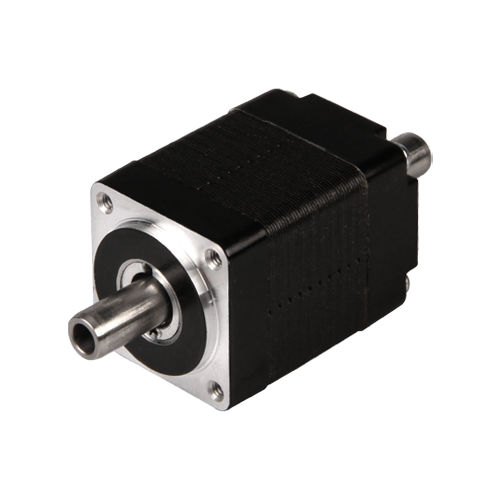

Le moteur pas à pas à arbre creux Taille 8 (20 mm) de DINGS offre un couple de maintien jusqu'à 0,02 N·m et est disponible en deux variantes de longueur et caractéristiques électriques. L'arbre creux permet le passage d'arbre et l'intégration d'encodeurs de type creux pour des applications compactes.

Caractéristiques du moteur
Numéro de modèle | Tension nominale (V) | Courant (A) (RMS) | Résistance (Ω) | Inductance (mH) | Couple de maintien (N·m) | Couple de rétention (N·m) | Longueur du moteur (mm)
8HS2028 | 2.55 | 0.5 | 5.1 | 1.5 | 0.014 | 0.002 | 28
8HS2038 | 4.4 | 0.5 | 8.8 | 2.7 | 0.020 | 0.004 | 38

Schéma de dimensions
Des dessins de définition et images produit pour la Taille 8 (20 mm) sont fournis pour vérifier les dimensions d'ensemble et de fixation en phase d'intégration.

Courbes de performance en couple
CONDITIONS DE TEST : Mesures réalisées à 24 VDC avec un variateur hacheur bipolaire DS-OLS8-FRS4 au courant nominal (RMS). Le couple varie selon la tension d'alimentation et les réglages du driver ; une marge de sécurité de 50 % est recommandée pour la conception.

Options

• Option encodeur EK1 disponible avec plusieurs résolutions et types de sortie.

Résolution (CPR) : 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000

Codes de sortie single-ended : 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Codes de sortie différentiel : A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P

Caractéristiques techniques

• Marque : DINGS
• Famille produit : série 8HS20 — Moteur pas à pas à arbre creux (Taille 8 / 20 mm)
• Modèles disponibles : 8HS2028 (longueur 28 mm), 8HS2038 (longueur 38 mm)
• Couple de maintien maximal : jusqu'à 0,020 N·m (selon modèle)
• Données électriques (8HS2028) : Tension nominale 2,55 V ; Courant 0,5 A (RMS) ; Résistance 5,1 Ω ; Inductance 1,5 mH
• Données électriques (8HS2038) : Tension nominale 4,4 V ; Courant 0,5 A (RMS) ; Résistance 8,8 Ω ; Inductance 2,7 mH
• Couple de rétention : 0,002 N·m (8HS2028), 0,004 N·m (8HS2038)
• Conditions d'essai : 24 VDC avec driver DS-OLS8-FRS4 bipolaire au courant nominal
• Options : Encodeur EK1 — résolutions multiples, sorties single-ended ou différentielles
• Personnalisation : bobinages spéciaux, modifications d'arbre et assemblage d'encodeur creux disponibles sur demande
