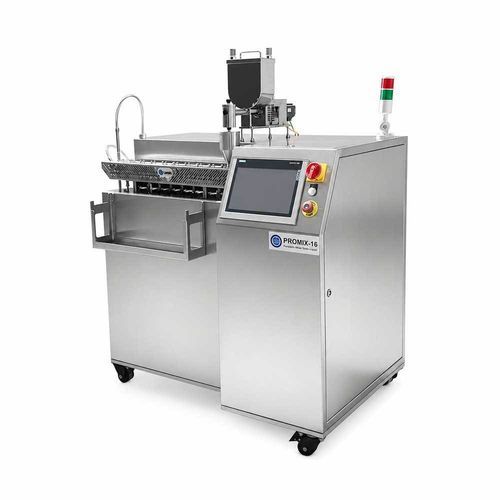

Extrudeuse bivis PROMIX series

de compoundagede granulationpour imprimante 3D

Présentation du produit
Les extrudeuses à double vis co-rotative parallèle de la série PROMIX sont conçues pour la fabrication pharmaceutique continue et les opérations de traitement des polymères associées. Elles conviennent aux procédés tels que l'extrusion en phase fondue (HME), l'extrusion de lipides, la granulation, les systèmes transdermiques, les formulations implantables et l'impression 3D pharmaceutique. En tant que coentreprise sino-allemande, Lemix fournit les extrudeuses PROMIX avec une conception conforme GMP, une structure modulaire et un support d'ingénierie et de qualification sur site.

Description
L'extrusion est une technologie de transformation continue intégrant l'alimentation, la fusion, la ventilation et la décharge. Les extrudeuses PROMIX relient la manutention des matériaux en amont et les équipements en aval pour permettre des lignes de production continues adaptées aux procédés pharmaceutiques et aux formulations à base de polymères.

Points forts de la conception

• Kit de nettoyage CIP pour simplifier les opérations : insérer le tuyau de nettoyage dans l'adaptateur pour rincer vis et cylindre.
• Éléments de vis et composants de cylindre détachables, compatibles avec le nettoyage en machine.
• Dispositif d'opération du cylindre et outils spéciaux permettant un démontage rapide après déconnexion des unités de procédé.
• Conception modulaire facilitant l'assemblage et le démontage rapides des modules.
• Capots chauffants en acier inoxydable polissage miroir pour une finition de surface hygiénique.

Le système de contrôle Lemix permet

• Acquisition de données et surveillance en temps réel des équipements et lignes de production.
• Gestion des droits utilisateurs, piste d'audit et signatures électroniques.
• Gestion des recettes et génération de rapports de dossier de lot pour traçabilité.
• Fichiers de base de données chiffrés et inviolables avec journalisation complète des modifications.
• Sauvegarde des données historiques localement et à distance pour garantir l'intégrité des données.

Applications

• Extrusion en phase fondue (HME) : dispersion des API dans des polymères supports (PVP, méthacrylates, dérivés de cellulose). PROMIX homogénéise et applique un cisaillement élevé pour former des dispersions solides, améliorant la dissolution et la biodisponibilité des API peu solubles.
• Extrusion de lipides solides : extrusion à froid de matrices lipidiques pour produire des masses plastiques adaptées aux API thermosensibles sans solvants supplémentaires.
• Granulation : extrusion continue humide, granulation humide et granulation par fusion pour produire des agglomérats et des extrudats spheronisables.
• Préparations transdermiques : utilisation de la HME pour formes topiques, y compris patchs et dispositifs implantables.
• Impression pharmaceutique 3D : dépôt par extrusion fondue pour fabrication additive après mélange API–excipients.

Tableau technique
Model | PROMIX-11 | PROMIX-16 | PROMIX-26S | PROMIX-32S | PROMIX-40S | PROMIX-50S
Diamètre | 11 mm | 16 mm | 25,7 mm | 31,8 mm | 40,3 mm | 50,3 mm
Longueur du cylindre | 460 mm | 670 mm | 1000 mm | 1260 mm | 1620 mm | 1980 mm
L/D | 40:1 | 40:1 | 40:1 | 40:1 | 40:1 | 40:1
Puissance moteur | 2 kW | 3,5 kW | 37 kW | 83 kW | 110 kW | 130 kW
Vitesse maximale vis | 1000 rpm | 1000 rpm | 900 rpm | 900 rpm | 900 rpm | 900 rpm
Couple par arbre | 6 N·m | 9,5 N·m | 140 N·m | 315 N·m | 600 N·m | 980 N·m
Couple spécifique | 11 | 13 | 15 | 15 | 15 | 15
L*W*H | 1200x750x1300 mm | 1200x780x1300 mm | 2600x740x1680 mm | 3800x760x1950 mm | 4050x780x1300 mm | 4500x800x1680 mm
Poids | 270 kg | 305 kg | 1500 kg | - | - | -
Débit | 0,2–2,5 kg/h | 0,5–20 kg/h | 50–200 kg/h | 60–250 kg/h | 80–300 kg/h | 100–350 kg/h

Caractéristiques techniques

• PROMIX-11 — Diamètre : 11 mm; Longueur du cylindre : 460 mm; L/D : 40:1; Puissance moteur : 2 kW; Vitesse maximale vis : 1000 rpm; Couple par arbre : 6 N·m; Couple spécifique : 11; Dimensions : 1200x750x1300 mm; Poids : 270 kg; Débit : 0,2–2,5 kg/h.
• PROMIX-16 — Diamètre : 16 mm; Longueur du cylindre : 670 mm; L/D : 40:1; Puissance moteur : 3,5 kW; Vitesse maximale vis : 1000 rpm; Couple par arbre : 9,5 N·m; Couple spécifique : 13; Dimensions : 1200x780x1300 mm; Poids : 305 kg; Débit : 0,5–20 kg/h.
• PROMIX-26S — Diamètre : 25,7 mm; Longueur du cylindre : 1000 mm; L/D : 40:1; Puissance moteur : 37 kW; Vitesse maximale vis : 900 rpm; Couple par arbre : 140 N·m; Couple spécifique : 15; Dimensions : 2600x740x1680 mm; Poids : 1500 kg; Débit : 50–200 kg/h.
• PROMIX-32S — Diamètre : 31,8 mm; Longueur du cylindre : 1260 mm; L/D : 40:1; Puissance moteur : 83 kW; Vitesse maximale vis : 900 rpm; Couple par arbre : 315 N·m; Couple spécifique : 15; Dimensions : 3800x760x1950 mm; Débit : 60–250 kg/h.
• PROMIX-40S — Diamètre : 40,3 mm; Longueur du cylindre : 1620 mm; L/D : 40:1; Puissance moteur : 110 kW; Vitesse maximale vis : 900 rpm; Couple par arbre : 600 N·m; Couple spécifique : 15; Dimensions : 4050x780x1300 mm; Débit : 80–300 kg/h.
• PROMIX-50S — Diamètre : 50,3 mm; Longueur du cylindre : 1980 mm; L/D : 40:1; Puissance moteur : 130 kW; Vitesse maximale vis : 900 rpm; Couple par arbre : 980 N·m; Couple spécifique : 15; Dimensions : 4500x800x1680 mm; Débit : 100–350 kg/h.
