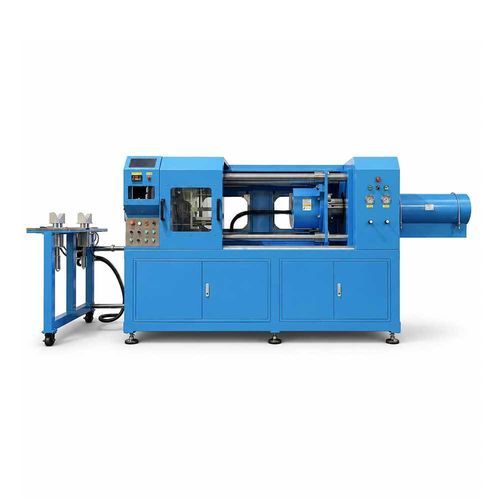

Machine de démontage de palettes PRO-EASY

Aperçu du produit
La PRO-PRO-EASY D30/150 est une machine industrielle de démontage de vis destinée au retrait contrôlé des éléments de vis et des arbres d'extrudeuse. La structure de serrage universelle brevetée prend en charge des diamètres de vis de Ø30 à Ø150 mm et évite les changements fréquents d'outillages dédiés, améliorant la flexibilité de l'atelier et réduisant les temps de réglage.

Solution hydraulique flexible pour la maintenance des vis d'extrudeuse
Conçue pour la maintenance, la réparation et les changements de matière, la machine combine serrage hydraulique, chauffage contrôlé et supports auxiliaires pour traiter les assemblages collés, extra-longs ou à valeur élevée avec une intervention manuelle limitée.

Description fonctionnelle clé
La commande hydraulique fournit une force de serrage et de démontage réglable pour extraire les éléments de vis tout en limitant la déformation de l'arbre et les dommages de surface. Un mandrin en alliage d'aluminium protège les surfaces d'accouplement. Le système inclut une unité auxiliaire de démontage et un châssis de support pour arbres extra-longs ou fortement collés afin de réduire les temps d'arrêt.

Caractéristiques

• Plage de diamètre des vis : Ø30–Ø150 mm.
• Pression de serrage et de démontage réglable via le système hydraulique ; mandrin en alliage d'aluminium pour protéger arbres et vis.
• Unité auxiliaire de démontage pour les cas difficiles et les éléments collés.
• Châssis de support auxiliaire pour arbres extra-longs ou surpoids afin d'assurer l'alignement pendant le démontage.
• Conçue pour réduire la manutention manuelle et accélérer les cycles de maintenance.

Structure et composants

• Mors en aluminium : Mors interchangeables adaptés au profil de la vis, montés sur le mandrin hydraulique et actionnés depuis le panneau de commande.
• Montage KB : Goupille de positionnement proche de la ligne médiane de la vis ; pour les éléments courts, les vis adjacentes peuvent aider à l'éjection.
• Pince de démontage : Pince dédiée pour l'extraction axiale ; compatible avec des manchons d'extension pour éléments encastrés.
• Système de chauffage haute fréquence : Contrôle précis du préchauffage ; diamètre intérieur de la bobine supérieur de 20–40 mm au diamètre extérieur de la vis ; spécifications de la bobine personnalisables.
• Retrait côté entraînement : Méthode avec garniture semi-circulaire et tige de serrage avec avance lente pour libérer progressivement les éléments adjacents ; utiliser manchon d'extension et pince de démontage pour pousser les éléments.

Démontage terminé
L'opération suit une séquence contrôlée pour protéger vis et arbres. Après extraction, les composants doivent être placés selon les procédures d'atelier (par exemple sur palettes) et laissés refroidir avant toute manipulation ultérieure.

Spécifications techniques

• Diamètre de démontage : Ø30 – Ø150 mm
• Longueur de démontage : Illimitée (supports auxiliaires disponibles pour arbres extra-longs)
• Tension : AC 380V
• Puissance totale : 45 kW
• Puissance hydraulique : 6 kW
• Type d'huile hydraulique : AW46
• Plage de chauffage : 0–600 °C
• Force de serrage : 0–50 tonnes (réglable)
• Pression d'air requise : >0,5 MPa
• Système hydraulique : Rexroth
• Système électrique : Schneider
• Poids total : 2450 kg
• Dimensions (L×l×H) : 3950 × 1000 × 1800 mm
• Désignation modèle : PRO-PRO-EASY D30/150
