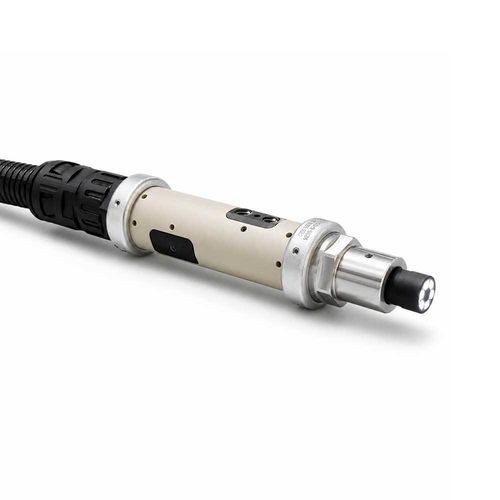

Appareil de mesure dimensionnelle PROMAC-X

Présentation
PROMAC-X est un instrument de précision destiné à mesurer l'usure de l'alésage interne, la corrosion, l'ovalisation et les défauts de surface sur des éléments cylindriques de processus tels que les cylindres d'extrudeuse et les cylindres matériaux. Il quantifie les niveaux d'usure, localise les zones endommagées, évalue la durée de vie résiduelle et facilite la maintenance prédictive pour les industries plastiques, des fibres chimiques et du caoutchouc.

Inspection préventive des cylindres d'extrudeuse
PROMAC-X a été conçu pour le diagnostic préventif de l'usure des cylindres lors des opérations de maintenance courantes. Les mesures peuvent être réalisées sans démontage complet de la section de processus : les vis sont retirées et le cylindre est propre et refroidi. Cela réduit le temps d'inspection et la main-d'œuvre par rapport aux méthodes de démontage traditionnelles. Lors du balayage, PROMAC-X enregistre le profil intérieur afin d'identifier la profondeur d'usure, les zones de corrosion, les variations d'ovalité et les dépôts anormaux. Les données permettent de décider de la poursuite de l'exploitation, de planifier la maintenance et d'allonger la durée de vie en service.

Types d'usure du cylindre
Types d'usure normale identifiés :

• Abrasion
• Corrosion

Exemple d'usure anormale :

• Adhésion / friction (dépôt de matière entraînant des surfaces anormales)

SOLUTION
Capteurs électroniques
Mesure 4 points avec positions fixes pour capturer le profil de l'alésage et les défauts locaux.

Plage de mesure
Diamètre d'inspection de l'alésage : Ø25 - Ø50 mm
Diamètre d'inspection personnalisable : Ø50 - Ø450 mm

Résultats de mesure et rapports
Rapport d'inspection automatique incluant des diagrammes d'usure et des cartographies en couleurs pour une évaluation rapide.

Zones d'usure codées par couleur

• Vert = Dans les limites d'usure
• Jaune = Avertissement, proche des tolérances
• Rouge = Zone usée, remplacer cylindre / liner

Remarques supplémentaires
Conçu pour les cylindres d'extrudeuse bi-vis et mono-vis et équipements cylindriques similaires. La mesure peut être effectuée sans démontage complet si les vis sont retirées et que le cylindre est propre et refroidi.

Caractéristiques techniques

• Puissance : <0.5 kW
• Alimentation : 24 VDC
• Dimensions générales : Ø20 mm × 150 mm
• Poids total : 0.5 kg (tête de mesure)
• Précision : ±0.01 mm
• Résolution axiale : 3–5 mm
• Efficacité de mesure : en ≤ 30 min
• Température de fonctionnement : <50 ℃
• État intérieur requis : propre, lisse
