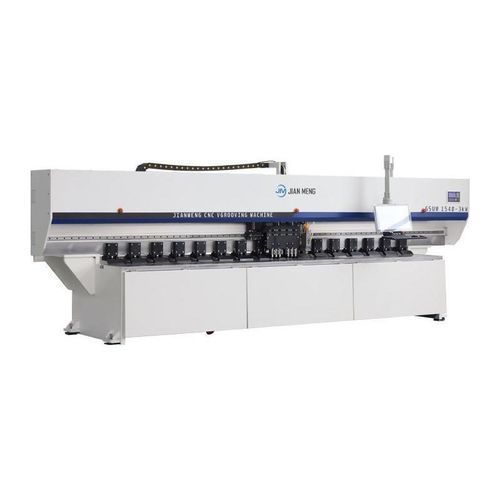

Machine à rainurer en forme de V GSUM

CNC

Description générale

• La machine à combinaison verticale et laser de Jianmeng offre une vitesse de coupe de rainure allant jusqu'à 120 m/min et une précision de répétabilité de ± 0,02 mm.
• Compatible avec diverses plaques telles que l'acier inoxydable et l'alliage d'aluminium.
• Système de serrage automatique hydraulique.
• Écran tactile industriel de 21 pouces avec programmation en un clic pour un traitement pré-pliage efficace et précis.

Structure verticale

• Structure de cadre et table de travail en acier structurel à faible alliage et haute résistance.
• Film de fond intégré formé en une seule fois, traitement possible sur la plaque miroir sans laisser de marques.
• Machine trempée dans un four électrique pour éliminer la tension de soudage, usinée CNC pour garantir la planéité et la perpendicularité.
• Traitement de sablage pour la qualité du revêtement.
• Porte-couteau stationnaire, la planche est déplacée par l'alimentation.
• Contrôle précis de la profondeur de la rainure, de la distance de la rainure et de la position du laser.
• Excellente rigidité, durabilité et stabilité.

Système CNC

• Système CNC intelligent avec calcul automatique de la distance de rainure, programmation de boucle en un clic, édition graphique visuelle et simulation de flexion en temps réel.
• Support du dispositif laser de porte-couteau pour passer entre la rainure mécanique et le mode laser.
• Personnalisation de la puissance, de la vitesse et du trajet du laser.
• Réduction de la commutation d'outillage et de l'intervention manuelle.
• Intégration multi-processus pour le traitement intelligent de tôles de haute précision.

Planage de rainure + laser

• Porte-lame double pour rainure aller-retour, utilisation optimale de la puissance de retour.
• Chaque porte-couteau équipé de trois couteaux pour réduire la déformation de la pièce.
• Dispositif laser intégré pour planage de rainure, coupe de plaques et coupe laser en un seul serrage sans repositionnement.

Surface du banc de travail

• Table de travail en acier à outils au carbone, dureté 55-60HRC après éteinte à haute fréquence.
• Empêche efficacement les rayures et la déformation.
• Planéité de la table ≤± 0,03mm.
• Pieds à pression dense et système hydraulique pour une force de serrage stable et fiable.

Transmission de haute précision

• Servomoteur complet et boîte de vitesses planétaire pour couple élevé, haute précision, faible consommation d'énergie et réponse rapide.
• Transmission à faisceau transversal avec double rail de guidage d'engrenages hélicoïdaux et crémaillères hélicoïdales de haute précision.
• Régulation de vitesse de fréquence variable, alimentation à puce à grande vitesse et traitement stable.
• Répond à diverses exigences de cycle de traitement, améliore l'efficacité de la production.

Spécifications techniques
1232 | 1240 | 1532 | 1540 | 1560
Gamme de traitement de tôle (mm) | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Epaisseur de feuille usinable (mm) | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0
Distance minimale entre la rainure en V et le bord (mm) | 10 | 10 | 10 | 10 | 10
Planitude de la table (mm) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03
Vitesse maximale de l'axe parallèle à l'axe X (m/min) | 120 | 120 | 120 | 120 | 120
Vitesse maximale de l'axe parallèle à l'axe Y (m/min) | 60 | 60 | 60 | 60 | 60
Puissance du servomoteur principal (kW) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5
Précision de positionnement répétitive (mm) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015
Dimensions (mm) | 4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Caractéristiques / Spécifications techniques

• Vitesse de coupe de rainure jusqu'à 120 m/min
• Précision de répétabilité ± 0,02 mm
• Compatibilité : acier inoxydable, alliage d'aluminium
• Système de serrage hydraulique automatique
• Écran tactile industriel 21 pouces
• Structure de cadre en acier à haute résistance
• Table de travail en acier à outils au carbone, dureté 55-60HRC
• Planéité de la table ≤± 0,03mm
• Servomoteur principal 5.5 kW
• Précision de positionnement répétitive 0.015 mm
• Gamme de traitement de tôle jusqu'à 1500×6000 mm
• Épaisseur de feuille usinable 0.4-6.0 mm
