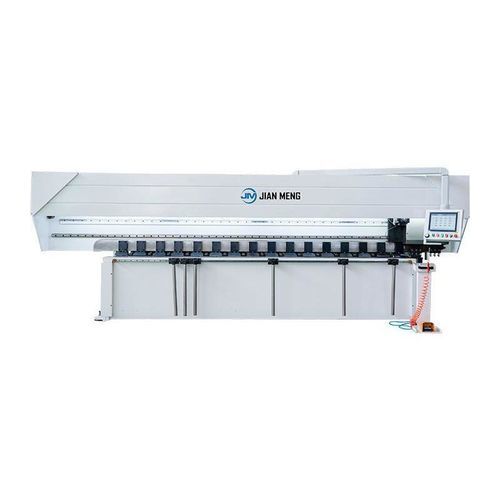

Machine à rainurer automatique

en forme de VCNC

Description générale
La machine à rainure verticale en V possède une vitesse de coupe de rainure pouvant atteindre 120 m/min et une précision de répétitivité de ± 0,02 mm, compatible avec diverses plaques telles que l'acier inoxydable et l'alliage d'aluminium. Système de serrage automatique hydraulique, écran tactile industriel de 15 pouces avec programmation en un clic, aide à un traitement pré-pliage efficace et précis.

Structure verticale
La machine de coupe verticale en V adopte une structure de cadre et une table de travail en acier structurel à faible alliage et haute résistance. Le film de fond intégré est formé en une seule fois et peut être traité sur la plaque miroir sans laisser de marques. La machine entière est trempée dans un four électrique pour éliminer la tension de soudage, et est serrée et formée en une seule fois à travers un centre d'usinage CNC importé pour s'assurer que chaque surface d'installation est parallèle et perpendiculaire. Le traitement de sablage assure la qualité du revêtement. Pendant le fonctionnement, le porte-couteau reste stationnaire et la planche est entraînée pour se déplacer par l'alimentation. La profondeur et la distance de la rainure sont contrôlées avec précision, ce qui garantit une excellente rigidité globale, durabilité et stabilité.

Système CNC
La machine de rainure verticale en V est équipée d'un système CNC intelligent qui peut calculer automatiquement l'espacement de rainure en fonction de la taille et des exigences de diamètre intérieur et extérieur de la tôle, permettant un positionnement précis. La programmation en boucle en un clic réduit le temps de programmation de 80 %. Édition graphique visuelle, support du dessin à la main et conception d'importation. Simulation en temps réel de l'effet de pliage, évitant les erreurs d'entrée, réduisant le gaspillage de matériaux et réalisant une production efficace et stable.

Porte lame en alliage
La machine de découpe verticale en V adopte un porte-outils intégré et un système auto-lubrifiant entièrement automatique. Le porte-outils se déplace en haut et en bas de manière synchrone pour la lubrification, réduisant efficacement la perte de frottement et prolongeant la durée de vie. Conception unique de distribution de trois lames, répartissant uniformément la quantité de coupe, réduisant la déformation de la pièce à travailler. Dispositif de micro refroidissement facultatif peut encore prolonger la durée de vie de l'outil et réduire les coûts de production. L'interface universelle de serrage d'outils soutient l'échange d'outils en acier blanc et d'outils en alliage, répondant à divers besoins de traitement et aidant à une production haute précision, efficace et stable.

Surface du banc de travail
La machine à rainure verticale adopte une table de travail en acier à outils au carbone. Après l'éteinte à haute fréquence, la dureté atteint 55-60HRC, beaucoup plus élevée que l'acier inoxydable, empêchant efficacement les rayures et la déformation, assurant que la planéité de la table de travail est ≤± 0,03mm, améliorant la précision de la rainure en V et prolongeant la durée de vie de l'équipement. Équipé de pieds à pression dense et système hydraulique, la force de serrage est stable et fiable.

Transmission de haute précision
La machine de coupe verticale en V est équipée d'un servomoteur complet et d'une boîte de vitesses planétaire, qui fournit un couple élevé, une haute précision, une faible consommation d'énergie et une réponse rapide. La transmission à faisceau transversal adopte une structure de rail de guide double de broyage d'engrenages hélicoïdales et de crémaillères hélicoïdales de haute précision, avec régulation stable et efficace de la vitesse de fréquence variable, réalisant une alimentation à puce à grande vitesse et un traitement stable, et répondant à divers besoins de traitement, améliorant considérablement l'efficacité de la production.

Spécifications techniques
Modèles disponibles
 | 1232 | 1240 | 1532 | 1540 | 1560
Gamme de traitement de tôle (mm)
1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Epaisseur de feuille usinable (mm)
0.4-6.0 (pour tous les modèles)
Distance entre la rainure en V et le bord Min (mm)
10 (pour tous les modèles)
Planitude de la table (mm)
±0.03 (pour tous les modèles)
Vitesse maximale de l'axe parallèle à l'axe X (m/min)
120 (pour tous les modèles)
Vitesse maximale de l'axe parallèle à l'axe Y (m/min)
60 (pour tous les modèles)
Puissance du servomoteur principal (kW)
5.5 (pour tous les modèles)
Précision de positionnement répétitive (mm)
0.015 (pour tous les modèles)
Dimensions (mm)
4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Caractéristiques / Spécifications techniques

• Vitesse de coupe de rainure jusqu'à 120 m/min
• Précision de répétitivité ± 0,02 mm
• Compatible avec acier inoxydable, alliage d'aluminium et autres plaques
• Système de serrage automatique hydraulique
• Écran tactile industriel 15 pouces
• Programmation en un clic
• Structure de cadre en acier à haute résistance
• Porte-outils intégré auto-lubrifiant
• Distribution de trois lames
• Table de travail en acier à outils au carbone, dureté 55-60HRC
• Servomoteur complet et boîte de vitesses planétaire
• Transmission à rail de guide double et crémaillère hélicoïdale
• Planéité de la table ≤± 0,03mm
• Précision de positionnement répétitive 0,015 mm
• Épaisseur de tôle usinable : 0,4 à 6,0 mm
• Dimensions variables selon modèle
