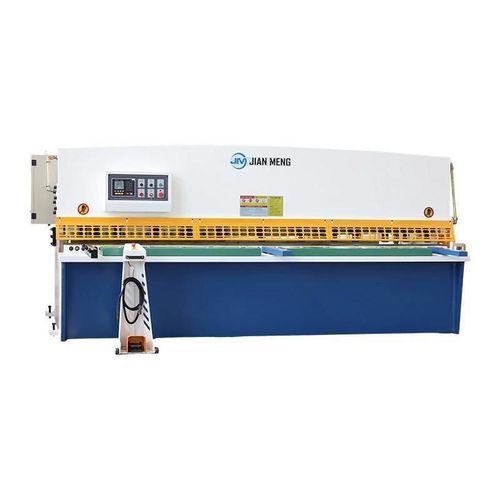

Cisaille hydraulique QC12K

à tôleà oscillationlinéaire

Description générale
Le cisaillement de poutre oscillante Jianmeng adopte une technologie innovante et dispose d'une fonction électrique de réglage de l'angle avant pour assurer la précision de chaque coupe. Notre machine de cisaillement hydraulique est un produit populaire sur le marché actuel, fournissant des solutions de haute qualité et rentables pour couper des feuilles longues et ultra larges.

Analyse des contraintes et analyse des éléments finis
Le logiciel CAE SOLIDWORKS peut être utilisé pour analyser la structure statique linéaire, les contraintes et la déformation des cadres des machines de pliage et des machines de coupe laser. Par conséquent, FEA est très utile pour les situations avec des structures complexes, des charges très complexes, la modélisation transitoire et des combinaisons des facteurs ci-dessus.

Système CNC
Système CNC ESTUNE21S
Écran d'affichage hydraulique haute définition
Contrôle des moteurs ordinaires et des convertisseurs de fréquence
Positionnement intelligent en axe X
Programmation en plusieurs étapes, 40 programmes, chacun avec 25 étapes
Fonction de relais de temps intégrée
Commutation de fonction en un clic
Fonction de positionnement unilatérale
Sauvegarde et restauration des paramètres en un clic
Chinois et anglais
Système métrique

Groupe de vannes hydrauliques
Cette machine adopte le groupe de vanne hydraulique de marque. En raison de sa fonction de protection contre la surcharge de pression d'huile, les fuites d'huile et le blocage de la vanne se produisent rarement. La surveillance en temps réel de la pression d'huile assure un flux d'huile en douceur et un fonctionnement stable de l'équipement.

Entrée d'alimentation
Notre conception d'entrée d'alimentation répond aux normes de sécurité pour assurer le fonctionnement sûr et fiable de la machine. Notre machine fournit la hauteur d'alimentation Min, qui est égale à l'épaisseur de la feuille; La hauteur d'alimentation maximale est égale à l'épaisseur de la feuille plus 20-25 millimètres. La machine est également équipée de vis de réglage de hauteur, ce qui permet aux utilisateurs de personnaliser la hauteur d'alimentation. Nos machines sont équipées de garde-rails avant et latéraux pour assurer le fonctionnement sûr des opérateurs.

Gauge arrière
L'un des facteurs importants de la capacité de cisaillement est la conception et la stabilité du matériau de bouchon arrière. La coupe de haute qualité ne peut être réalisée qu'avec d'excellents produits, une stabilité et un recul précis. Le mouvement du système d'arrêt arrière de la vis à bille à grande vitesse est également soutenu par des guides linéaires, ce qui aide l'arrêt arrière à atteindre une durée de vie plus longue, une sensibilité plus élevée et une résistance accrue à toute collision.

Moteur principal
L'utilisation de moteurs de marque augmente la durée de vie de la machine et la maintient en fonctionnement dans un environnement à faible bruit. Le niveau de puissance et la taille d'installation du moteur sont conformes aux normes IEC, ce qui le rend très facile à utiliser et à entretenir. Nous avons la possibilité de personnaliser la puissance et la tension de la machine pour répondre aux exigences de tension spécifiques de l'emplacement du client.

Spécifications techniques

Modèle	Épaisseur de coupe (mm)	Largeur de coupe (mm)	Temps d'accident vasculaire cérébral (min-1)	Voyage du matériel arrière (mm)	Puissance du moteur principal (kW)	Angle de cisaillement (°)	Dimensions extérieures (mm)	Poids (t)
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×5000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8

Caractéristiques / Spécifications techniques

• Technologie innovante de cisaillement de poutre oscillante
• Réglage électrique de l'angle avant
• Système CNC ESTUNE21S
• Écran hydraulique haute définition
• Programmation multi-étapes (40 programmes, 25 étapes chacun)
• Groupe de vannes hydrauliques de marque avec protection contre la surcharge
• Entrée d'alimentation sécurisée et réglable
• Gauge arrière à vis à bille et guides linéaires
• Moteur principal conforme aux normes IEC, personnalisable
• Large gamme de capacités : épaisseur de coupe de 4 à 25 mm, largeur de coupe jusqu'à 6000 mm
