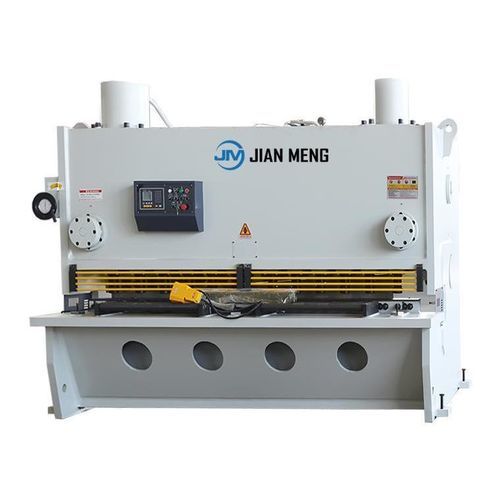

Cisaille hydraulique QC11K

à tôleguillotinelinéaire

Description générale
La machine de cisaillement à guillotine hydraulique Jianmeng est devenue un choix populaire pour les utilisateurs pour couper la tôle en raison de son dégagement et de son angle réglables de lame. Lors de la coupe de feuilles d'épaisseur supérieure à 13 millimètres, le cisaillage à guillotine présente de nombreux avantages par rapport à d'autres types de machines de coupe à cisaillage, y compris des réductions de prix et une précision de coupe élevée.

Analyse des contraintes et analyse des éléments finis
Le logiciel CAE SOLIDWORKS peut être utilisé pour analyser la structure statique linéaire, les contraintes et la déformation des cadres des machines de pliage et des machines de coupe laser. Par conséquent, FEA est très utile pour les situations avec des structures complexes, des charges très complexes, la modélisation transitoire et des combinaisons des facteurs ci-dessus.

Système CNC
Système CNC ESTUNE21S
Écran d'affichage hydraulique haute définition
Contrôle des moteurs ordinaires et des convertisseurs de fréquence
Positionnement intelligent en axe X
Programmation en plusieurs étapes, 40 programmes, chacun avec 25 étapes
Fonction de relais de temps intégrée
Commutation de fonction en un clic
Fonction de positionnement unilatérale
Sauvegarde et restauration des paramètres en un clic
Chinois et anglais
Système métrique

Groupe de vannes hydrauliques
Cette machine adopte le groupe de vanne hydraulique de marque. En raison de sa fonction de protection contre la surcharge de pression d'huile, les fuites d'huile et le blocage de la vanne se produisent rarement. La surveillance en temps réel de la pression d'huile assure un flux d'huile en douceur et un fonctionnement stable de l'équipement.

Réglage automatique de l'angle
Dispositif électrique de réglage de l'angle de coupe, pas besoin de réglage manuel, ajuste automatiquement l'angle de coupe en fonction de l'épaisseur de la feuille.

Gauge arrière
L'un des facteurs importants de la capacité de cisaillement est la conception et la stabilité du matériau de bouchon arrière. La coupe de haute qualité ne peut être réalisée qu'avec d'excellents produits, une stabilité et un recul précis. Le mouvement du système d'arrêt arrière de la vis à bille à grande vitesse est également soutenu par des guides linéaires, ce qui aide l'arrêt arrière à atteindre une durée de vie plus longue, une sensibilité plus élevée et une résistance accrue à toute collision.

Moteur principal
L'utilisation de moteurs de marque augmente la durée de vie de la machine et la maintient en fonctionnement dans un environnement à faible bruit. Le niveau de puissance et la taille d'installation du moteur sont conformes aux normes IEC, ce qui le rend très facile à utiliser et à entretenir. Possibilité de personnaliser la puissance et la tension de la machine pour répondre aux exigences de tension spécifiques de l'emplacement du client.

Spécifications techniques

Modèle	Épaisseur de coupe (mm)	Largeur de coupe (mm)	Temps d'accident vasculaire cérébral (min-1)	Voyage du matériel arrière (mm)	Puissance du moteur principal (kW)	Angle de cisaillement (°)	Dimensions extérieures (mm)	Poids (t)
6×2500	6	2500	12	20-600	7.5	30′-2°	3300×1580×2010	5
6×3200	6	3200	10	20-600	7.5	30′-2°	4000×1680×2010	6.4
6×4000	6	4000	9	20-600	11	30′-2°	4810×1730×2075	8.1
8×2500	8	2500	11	20-600	11	30′-2°	3300×1600×4810	5.6
8×3200	8	3200	10	20-600	11	30′-2°	3880×1630×2010	6.8
8×4000	8	4000	8	20-600	15	30′-2°	4810×1800×2125	9.8
10×3200	10	3200	8	20-600	15	30′-2°	3975×1800×2205	8.9
12×2500	12	2500	8	20-800	15	30′-2°30′	3275×1825×2180	8
12×3200	12	3200	7	20-800	15	30′-2°30′	3975×1860×2295	9.5
12×4000	12	4000	7	20-800	22	30′-2°30′	4880×2100×2460	14
16×2500	16	2500	7	20-800	22	30′-2°30′	3315×1950×2345	10.9
16×3200	16	3200	6	20-800	22	30′-2°30′	4015×2000×2350	13.4
20×2500	20	2500	6	20-800	30	30′-2°30′	3435×2220×2470	15.3
20×3200	20	3200	5	20-800	30	30′-2°30′	4235×2220×2470	18
25×3200	25	3200	5	20-800	45	30′-3°	4715×2380×2965	24
25×4000	25	4000	4	20-800	45	30′-3°	5110×2590×3200	31
25×6000	25	6000	5	20-1000	37*2	30′-3°	7515×2965×3740	55.5
30×2500	30	2500	4	20-1000	55	30′-3°30′	3755×2500×3000	27

Caractéristiques / Spécifications techniques

• Type : Cisailles guillotine hydrauliques
• Marque : Jianmeng
• Système CNC : ESTUNE21S
• Réglage automatique de l'angle de coupe
• Groupe de vannes hydrauliques de marque
• Gauge arrière à vis à bille et guides linéaires
• Moteur principal conforme aux normes IEC
• Programmation multi-étapes (40 programmes, 25 étapes chacun)
• Affichage hydraulique haute définition
• Fonction de relais de temps intégrée
• Fonction de sauvegarde et restauration des paramètres
• Disponible en plusieurs capacités (voir tableau)
