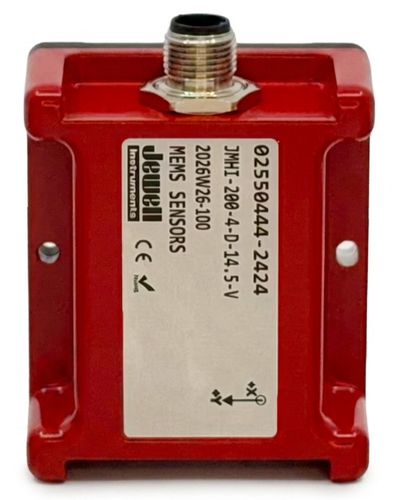

Inclinomètre deux axes JMHI-200-V

0-5 Vanalogiquesortie de tension

Présentation
La série JMHI-200-V est un inclinomètre vertical analogique MEMS de Jewell Instruments, conçu pour la mesure de basculement vertical en environnement industriel. Livré dans un boîtier orienté verticalement qui évite l'usage de supports de montage supplémentaires, il propose plusieurs options de sortie et des tolérances de performance serrées adaptées aux systèmes de contrôle et de surveillance.

Caractéristiques principales

• Plages de mesure : ±14,5°, ±30°, ±60°, ±90°
• Options de sortie : ±5V, 4–20 mA, 0–5V
• Résolution : jusqu'à 0,001–0,002°
• Bruit de sortie : aussi bas que 0,00125 Vrms
• Température de fonctionnement : -40 °C à +85 °C
• Indice de protection : IP67
• Connexion : connecteur M12
• Conforme RoHS

Applications

• Commande de position d'antennes et radars
• Surveillance d'inclinaison pour mines et engins lourds
• Surveillance de ponts et structures
• Mise à niveau de plates-formes et machines
• Nivellement d'outils biaxiaux et tunneliers
• Construction et génie civil
• Surveillance de stabilité de plateformes offshore
• Contrôle des procédés de production
• Suivi géotechnique
• Mesure et contrôle industriels

Dimensions
2.25 × 2.25 × 1.99 in

Spécifications de performance (résumé)
Plages de mesure (°) : ±14,5 | ±30 | ±60 | ±90
Plage de tension de sortie (VDC) : ±5 pour toutes les plages
Coefficient de température du facteur d'échelle (PPM/°C max) : 150 (toutes plages)
Sensibilité en température du zéro (V/°C max) : ±0,005 | ±0,0025 | ±0,00144 | ±0,00125 (pour ±14,5, ±30, ±60, ±90 respectivement)
Désalignement de l'axe transverse (° max) : ±0,15
Résolution (° max) : 0,001 (tableau de performance) — résumé produit mentionne aussi 0,002°
Non-linéarité (% FRO max) : 0,06
Non-répétabilité / Hystérésis (° max) : 0,004
Bande passante (Hz nominal) (-3 dB) : 5

Électrique & Environnemental (résumé)
Nombre d'axes : 2
Plage de tension d'entrée (VDC) : ±12 à ±18
Courant d'entrée (mA max) : 22
Impédance de sortie (Ω, nom) : <1
Température de fonctionnement (°C) : -40 à +85
Température de stockage (°C) : -40 à +95
Vibration : 20 grms, 5 Hz à 2 kHz
Choc : 180 g, 0,011 s, demi-sinusoïde
Indice de protection (IEC 529) : IP67

Spécifications techniques

• Modèle / Série : JMHI-200-V series
• Marque : Jewell Instruments
• Axes : 2 (double axe)
• Plages disponibles : ±14,5°, ±30°, ±60°, ±90°
• Options de sortie : ±5V, 4–20 mA, 0–5V
• Plage de tension de sortie : ±5 VDC (tableau de performance)
• Résolution : 0,002° (résumé produit); 0,001° (tableau de performance)
• Bruit de sortie : jusqu'à 0,00125 Vrms
• Coefficient de température du facteur d'échelle : 150 PPM/°C (max)
• Sensibilité en température du zéro : jusqu'à ±0,005 / ±0,0025 / ±0,00144 / ±0,00125 V/°C selon la plage
• Non-linéarité : 0,06% FRO (max)
• Hystérésis / Non-répétabilité : 0,004° (max)
• Bande passante : 5 Hz (-3 dB)
• Alimentation : ±12 à ±18 VDC; courant max 22 mA
• Impédance de sortie : <1 Ω (nominal)
• Température de fonctionnement : -40 à +85°C; stockage : -40 à +95°C
• Vibration : 20 grms (5 Hz à 2 kHz)
• Choc : 180 g, 0,011 s, demi-sinusoïde
• Étanchéité / Protection : IP67
• Connexion : connecteur M12
• Conforme RoHS
• Dimensions : 2.25 × 2.25 × 1.99 in
