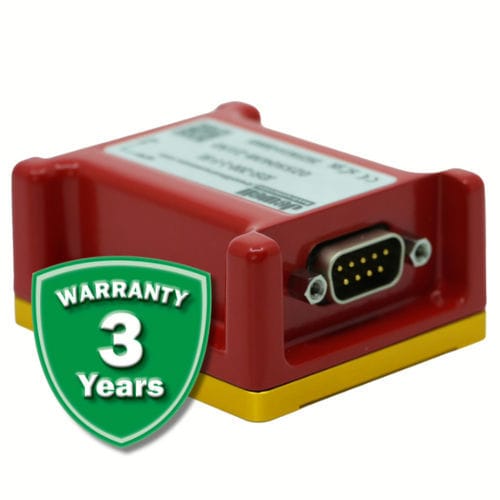

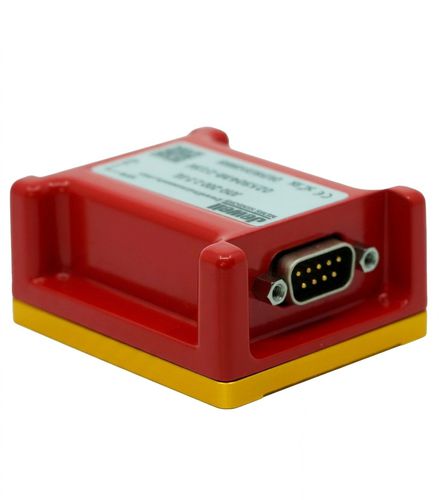

Inclinomètre 2 axes JDHI-100/200

numériqueRS-485RS-232

Les nouveaux inclinomètres numériques Ruby MEMS représentent la nouvelle génération de capteurs inertiels haute performance de Jewell Instruments. Avec un rapport qualité-prix amélioré, les nouveaux capteurs inertiels Ruby offrent une résolution, une réponse en fréquence et une bande passante exceptionnelles — le tout dans un boîtier IP67 utilisant la même configuration de montage que les capteurs MEMS actuels de Jewell. - Dimensions : 2,25 × 2,25 × 1,99 pouces - Plages : ±1° à ±90° - Compensation de température - Options d'interface numérique : ASCII (RS-485/RS-232) et Modbus (RS-485) - Haute précision avec une résolution de 0,0001° - Plage de température de fonctionnement : -40° à +85°C - Étanchéité : IP67 - Options de terminaison M12 et DB9 - Conforme CE et RoHS Applications : - Contrôle de position de radar et d'antenne - Exploitation minière - Surveillance de ponts et de structures - Nivellement de plateforme - Nivellement d'outils de machine biaxiale pour tunnel - Construction - Stabilité des plateformes offshore - Processus de production/fabrication - Surveillance géotechnique - Mesure et contrôle industriels Spécifications de performance : - Plage de mesure (°) : ±1, ±3, ±14,5, ±30, ±60, ±90 - Résolution numérique (°, max) : 0,0001 - Répétabilité (°) : 0,01 - Désalignement de l'axe transversal (° max) : ±0,25 - Bande passante (Hz nom) (-3 dB) : (Taux d'échantillonnage) / 4 - Précision - Capteur de température (°C, max) : ±2 Électrique/Protocole : - Nombre d'axes : 1 ou 2 - Plage de tension d'entrée (VDC) : 5 min, 9 à 36 typ, 38 max, protégé contre les inversions de polarité - Puissance - Terminaison RS-485 activée (mW, max) : 800,0 - Puissance - Terminaison RS-485 désactivée (mW, max) : 600,0 - Isolation galvanique – Entrées d'alimentation (rms) : 2000 - Protocole : ASCII (RS-485) ; ASCII (RS-232) ; MODBUS-RTU - Baud (bps) : 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max) - Paramètres de communication : 8 bits, 1 bit d'arrêt, pair | impair - Taux d'échantillonnage des données (Hz) : 3,9, 7,8, 15,6, 31,2, 62,5, 125 - ID de nœud : 0+les 2 derniers chiffres du numéro de série - Filtrage : Sélectionnable par l'utilisateur - Terminaison de bus – Interne (120Ω) : Activé/Désactivé Environnement/Mécanique : - Plage de température de fonctionnement : -40° à +85 °C - Plage de température de stockage : -55° à +105 °C - Choc : 100 g, 0,011 sec, ½ sinusoïde - Étanchéité : IP67 (lorsqu'il est connecté à un connecteur IP67)
