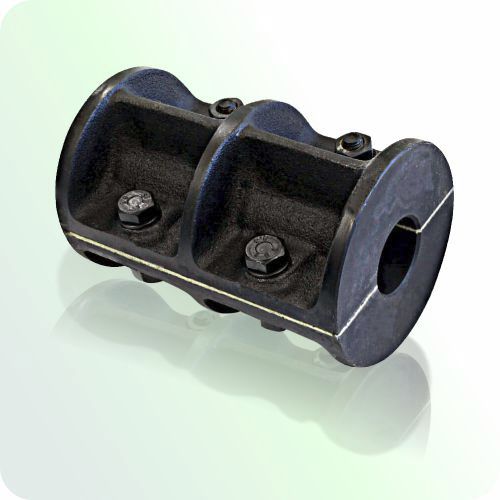

Accouplement rigide
pour arbre de transmission

accouplement rigide
accouplement rigide
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
rigide
Couple

Min: 25 Nm
(18,4391 ft.lb)

Max: 1 050 Nm
(774,4403 ft.lb)

Vitesse de rotation

Min: 750 rpm
(4 712,39 rad.min-1)

Max: 3 098 rpm
(19 465,31 rad.min-1)

Description

Cet accouplement à boulon est un accouplement rigide. Il est constitué de deux moitiés, qui sont en fonte de qualité GG25, reliées par des boulons. Il est sans entretien et sans lubrification. De plus, sa construction empêche la corrosion de contact et permet un montage et un démontage faciles. L'accouplement à boulons est conçu pour relier des arbres horizontaux de diamètre similaire. Les valeurs de couple indiquées dans le document de spécification se réfèrent à des accouplements sans clavette. Pour transmettre des couples plus élevés, il est possible d'usiner des rainures de clavette en suivant la norme DIN 6885/1. Les valeurs du couple ont été calculées avec un coefficient de frottement égal à 0,15 et avec un couple de serrage de la vis selon la valeur indiquée (DIN 912 - 8.8).

---
