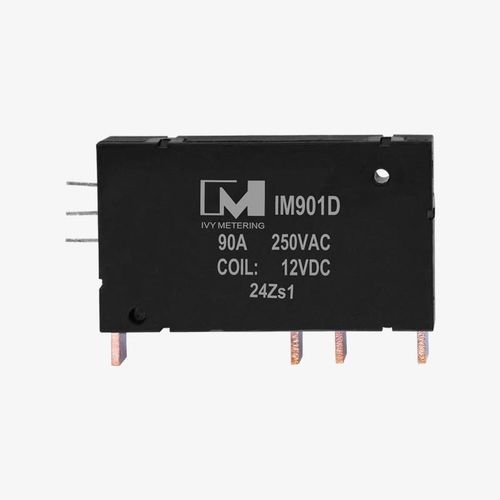

Relais électromécanique DC IM901D

12 Vcc2NO/NFcompact

Introduction du produit
IVY Metering conçoit et fabrique des relais à verrouillage électromagnétique pour les commutations monophasées, biphasées et triphasées. L'IM901D est un relais bistable polarisé compact (verrouillage magnétique) à deux pôles développé pour les applications de gestion d'énergie telles que le contrôle de charge, le contrôle d'alimentation et les systèmes de prépaiement. Le relais est hautement configurable avec des options d'agencement des bornes; les shunts et transformateurs de courant peuvent être fournis sur commande spéciale.

Caractéristiques du produit IM901D

• Relais à verrouillage magnétique double-pôle (type PNNP)
• Capacité maximale de commutation des contacts : 90 A à 250 VAC
• Conforme à IEC 62052-31:2020 UC2
• Faible résistance de contact (100% testé)
• Dimensions compactes ; fermeture et ouverture instantanées
• Assemblages sur mesure disponibles avec fils flexibles, lanières en cuivre et/ou shunt intégré
• Excitation par impulsion uniquement requise ; prise en charge d'une ou deux bobines
• Économique : un IM901D 2 pôles peut remplacer deux relais 1 pôle

Dimensions du produit
Dimensions disponibles sur demande ; se référer à la fiche technique pour les mesures détaillées.

Applications

• Compteurs communicants
• Bornes de recharge pour véhicules électriques
• Commutateurs composés
• Systèmes de commande d'éclairage
• Automatisation industrielle

Caractéristiques / spécifications techniques

• Modèle : IM901D
• Type : Relais à verrouillage magnétique double-pôle (type PNNP), bistable polarisé
• Configuration des contacts : DPDT (2 pôles)
• Capacité maximale de commutation : 90 A, 250 VAC
• Tension de la bobine : 12 VDC (excitation impulsionnelle ; prise en charge d'une ou deux bobines)
• Normes : IEC 62052-31:2020 UC2
• Résistance de contact : faible (100% testé)
• Montage : PCB
