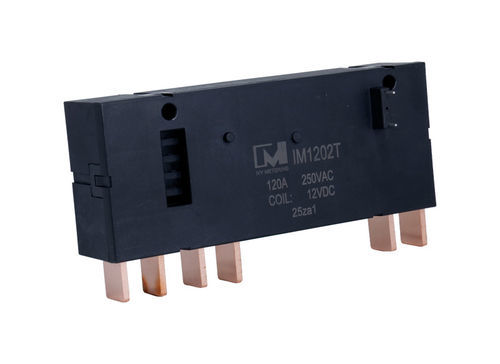

Relais électromécanique AC IM1202T UC2

3NF3NOcompact

Présentation du produit
Le relais à verrouillage par impulsion 3 phases IM1202T 120A est un dispositif de commande basse consommation conçu pour la commutation de fortes intensités. Il est commandé par impulsion — ne consommant de l'énergie que pendant l'instant de commutation — et conserve sa position grâce à un aimant permanent interne, supprimant le besoin d'alimentation continue de la bobine. Le relais convient au contrôle de comptage, aux tableaux industriels et aux équipements de smart grid nécessitant une commutation de contact fiable et économe en énergie.

Modèle et caractéristiques principales

• Modèle : IM1202T (relais à verrouillage 3 phases 120A)
• Contact tripolaire pour commande indépendante sur trois voies
• Courant de commutation maximal : 120A — adapté aux fortes charges
• Bobine commandée par impulsion, faible consommation (alimentation uniquement pendant la commutation)
• Bonne résistance aux chocs et conception pour une exploitation fiable à long terme
• Conforme à la norme IEC 62052-31:2020 UC2
• Assemblages personnalisés disponibles : câble flexible, lanières en cuivre ou options avec shunt intégré
• Applications typiques : compteurs d'énergie, contrôle industriel, PDU, tableaux de commande, régulation d'éclairage, systèmes de réseau intelligent

Paramètres du produit

• Charge nominale : 120A @ 250VAC
• Forme de contact : 3A / 3B
• Consommation nominale de la bobine : 5.0 / 10.0 W (30 ms)
• Tension de tenue diélectrique : 4 kV
• Dimensions compactes : 115 × 47 × 26 mm
• Matériau des contacts : AgSnO2
• Puissance de commutation max. : 30000 VA
• Résistance de contact : ≤ 1.0 mΩ
• Temps de fermeture : 30 ms
• Temps d'ouverture : 30 ms
• Endurance électrique : 10000 cycles
• Endurance mécanique : 100000 cycles
• Élévation de température : ≤ 55 K
• Température ambiante : -40°C à 85°C
• Humidité ambiante : 45% à 95% HR

Spécifications techniques

• Charge nominale : 120A @ 250VAC
• Forme de contact : 3A / 3B
• Consommation nominale de la bobine : 5.0 / 10.0 W (30 ms)
• Tension de tenue diélectrique : 4 kV
• Dimensions : 115 × 47 × 26 mm
• Matériau des contacts : AgSnO2
• Puissance de commutation max. : 30000 VA
• Résistance de contact : ≤ 1.0 mΩ
• Temps de fermeture / ouverture : 30 ms / 30 ms
• Endurance électrique : 10000 cycles
• Endurance mécanique : 100000 cycles
• Élévation de température : ≤ 55 K
• Plage de température de fonctionnement : -40°C à 85°C
• Plage d'humidité de fonctionnement : 45% à 95% HR
