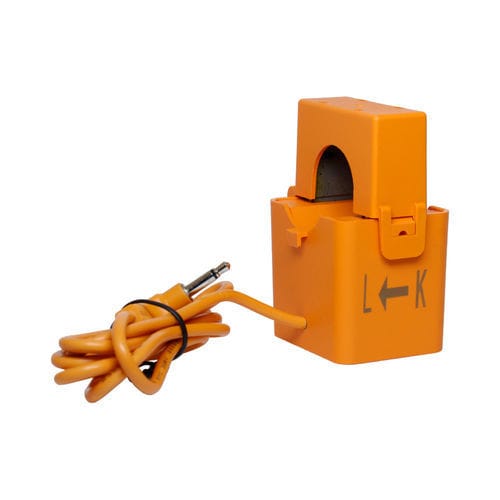

Transducteur de courant à transformateur CTK series

à pinceACouvrant

Présentation du produit
La série CTK de transformateurs de courant à noyau fendu utilise un noyau en acier au silicium commutable ou un noyau ultra-microcristallin, bobiné en fil de cuivre émaillé pur, et un boîtier en plastique technique PC ou nylon. Ils permettent une installation en charge simple et des mesures linéaires stables, adaptés à la surveillance d'équipements et à la gestion énergétique en milieu industriel.

Description des principales caractéristiques

• Plage de courant primaire : 5A–500A.
• Plage de courant secondaire : 1mA–5A.
• Diamètre intérieur : 10–50 mm.
• Classe de précision : 0,5–2.
• Le noyau subit un traitement thermique sous vide pour une précision stable et une haute sensibilité.
• Coque extérieure en PA66 auto-extinguible et haute ténacité, résistante au vieillissement.
• Structure à noyau fendu et ouverture par pince pour une installation en charge et une mise à niveau sans déconnexion du conducteur primaire.

Paramètres de sélection du produit (tableau)
Nom — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Courant d'entrée nominal (P1-P2) — 60A | 150A | 200A
Courant de sortie nominal (S1-S2) — 20mA | 50mA | 66,7mA
Rapport (N1-N2) — 1:3000 | 1:3000 | 1:3000
Précision (S1-S2) — 0,5 (erreur angulaire ≤120') | 0,5 | 0,5
Tension d'isolement — 2,5V/2mA/60SEC (AC50Hz) pour tous les modèles
Résistance d'isolement — ≥1000MΩ (tension nominale 500Vdc) pour tous les modèles
Fréquence de fonctionnement — 50–60Hz pour tous les modèles
Résistance de charge — 10Ω pour tous les modèles

Applications
Les transformateurs de courant à noyau fendu sont largement utilisés pour les mises à niveau des réseaux basse tension, le déploiement de réseaux intelligents et la surveillance de la consommation d'énergie car ils permettent une installation en charge sans retirer les barres omnibus. Applications typiques : rénovations d'efficacité énergétique dans les grandes entreprises, modernisation des réseaux urbains/ruraux, supervision de centres de données, zones de distribution intelligentes et surveillance de la consommation d'équipements de protection de l'environnement.

Caractéristiques techniques

• Série : CTK.
• Plage de courant primaire : 5A–500A.
• Plage de courant secondaire : 1mA–5A.
• Diamètre intérieur typique : 10–50 mm.
• Classe de précision : 0,5–2 (ex. : 0,5 avec erreur angulaire ≤120').
• Modèles typiques : CTK10-60A-20mA ; CTK16-150A-50mA ; CTK24-200A-66.7mA.
• Rapport : 1:3000 (typique pour les modèles listés).
• Tension d'isolement : 2,5V/2mA/60SEC (AC50Hz).
• Résistance d'isolement : ≥1000MΩ à 500Vdc.
• Fréquence de fonctionnement : 50–60Hz.
• Résistance de charge : 10Ω.
• Noyau : acier au silicium commutable ou ultra-microcristallin, traitement thermique sous vide.
• Bobinage : fil de cuivre émaillé pur.
• Boîtier : plastique technique PC ou nylon ; coque extérieure PA66 (auto-extinguible).
• Montage : noyau fendu à ouverture par pince pour installation en charge et retrofit facile.
