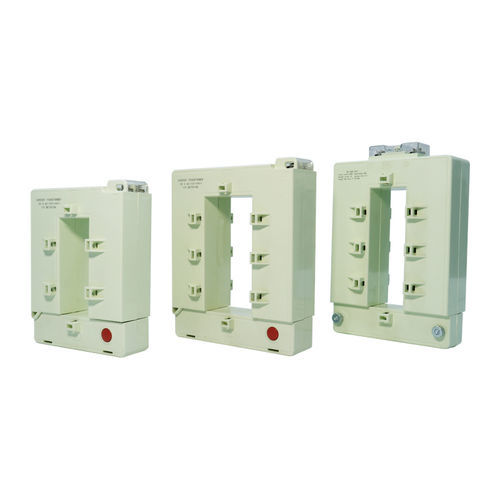

Transducteur de courant à transformateur CC 0.66 series

sur rail DINfixeà pince

Présentation
La série CC 0.66 de transformateurs de courant à noyau fendu utilise des noyaux en acier au silicium ouvrables ou en microcristallin, des enroulements en cuivre émaillé et un boîtier en plastique technique PC ou nylon. Conçus pour une installation simple et une bonne linéarité, ils sont destinés aux applications de mesure, de surveillance et de transformation d'énergie. Exemples de code couleur : Orange : 60A/20mA, 150A/50mA, 200A/66,7mA ; Bleu foncé : 200A/5A, 800A/5A, 1500A/5A ; Blanc : 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Description des principales caractéristiques

• Gamme de courant primaire : 5 A – 5000 A ; options de courant secondaire : 5 A, 1 A, 0,1 A ; gamme complète disponible.
• Classes de précision disponibles : 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (exemples : variantes 0,5 et 0,2).
• Installation : conception à noyau fendu pour montage par emboîtement ; options rail DIN ou platine pour montage fixe.
• Les noyaux magnétiques subissent un traitement thermique en atmosphère d'azote à haute température pour garantir une précision et des performances stables.

OC0.66 I Type Série (caractéristiques)
Nom : CC 0.66-30I — Courant d'entrée nominal : 200 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 2,5 VA — Précision (S1-S2) : 0,5 — Rapport de bobine (N1:N2) : 1:40 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m — Boîtier : Bleu foncé, 120°C ; degré de résistance au feu V0 ou V1 — Classe d'isolement : E — Normes environnementales : RoHS2.0
Nom : CC 0.66-40I — Courant d'entrée nominal : 800 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 10 VA — Précision (S1-S2) : 0,5 — Rapport de bobine (N1:N2) : 1:160 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m — Boîtier : Bleu foncé, 120°C ; degré de résistance au feu V0 ou V1 — Classe d'isolement : E — Normes environnementales : RoHS2.0
Nom : CC 0.66-80I — Courant d'entrée nominal : 1500 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 20 VA — Précision (S1-S2) : 0,5 — Rapport de bobine (N1:N2) : 1:300 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m — Boîtier : Bleu foncé, 120°C ; degré de résistance au feu V0 ou V1 — Classe d'isolement : E — Normes environnementales : RoHS2.0

OC0.66 II Type Série (caractéristiques)
Nom : OC 0.66-30×20II — Courant d'entrée nominal (primaire) : 500 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 20 VA — Précision (S1-S2) : 0,2 — Rapport de bobine (N1:N2) : 1:100 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m
Nom : OC 0.66-60×40II — Courant d'entrée nominal (primaire) : 1500 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 5 VA — Précision (S1-S2) : 0,5 — Rapport de bobine (N1:N2) : 1:300 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m
Nom : OC 0.66-125×60II — Courant d'entrée nominal (primaire) : 3000 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 15 VA — Précision (S1-S2) : 0,5 — Rapport de bobine (N1:N2) : 1:600 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m
Nom : OC 0.66-130×40II — Courant d'entrée nominal (primaire) : 2000 A — Courant de sortie nominal (S1-S2) : 5 A — Tension nominale : 660 V — Charge nominale (S1-S2) : 20 VA — Précision (S1-S2) : 0,2 — Rapport de bobine (N1:N2) : 1:400 — Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min) — Résistance d'isolement (P-S) : ≥100 MΩ (tension nominale 500 Vdc) — Fréquence : 50/60 Hz — Température : -30°C ~ +120°C — Altitude de service : ≤3000 m

Caractéristiques techniques

• Série : CC 0.66 (noyaux ouvrables en acier au silicium ou microcristallin).
• Courant primaire : 5 A – 5000 A (exemples : 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Options de courant secondaire : 5 A, 1 A, 0,1 A.
• Classes de précision : 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Tension nominale : 660 V.
• Charges nominales exemples : 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Exemples de rapports de bobine : 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Tension d'essai (P-S) : 3000 Vac (1 mA, 1 min).
• Résistance d'isolement (P-S) : ≥100 MΩ (à 500 Vdc).
• Fréquence de fonctionnement : 50/60 Hz.
• Température de fonctionnement : -30°C à +120°C.
• Altitude maximale d'utilisation : ≤3000 m.
• Matériau du boîtier : plastique technique PC ou nylon ; option bleu foncé avec résistance au feu V0 ou V1.
• Classe d'isolement : E.
• Conformité environnementale : RoHS2.0.
