Raccord pneumatique ipso 01
pour air comprimépour le videpush-in

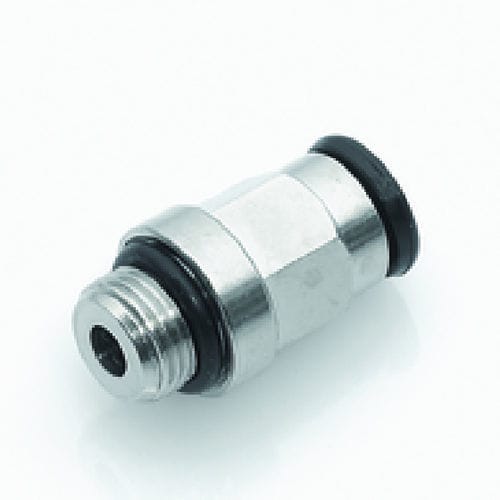

Raccord pneumatique - ipso 01 - ITV - pour air comprimé / pour le vide / push-in
Raccord pneumatique - ipso 01 - ITV - pour air comprimé / pour le vide / push-in
Raccord pneumatique - ipso 01 - ITV - pour air comprimé / pour le vide / push-in - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ITV

Caractéristiques

Application
pneumatique, pour air comprimé, pour le vide
Fixation
fileté, push-in
Forme
type droit
Norme
ISO, DIN, BSPT, G
Matériau
en plastique, en laiton, en acier inoxydable 316L, en NBR
Autres caractéristiques
compact, avec o-ring, flexible, modulaire, en construction légère
Diamètre

Max: 14 mm
(0,551 in)

Min: 4 mm
(0,157 in)

Pression de service

16 bar
(232,06 psi)

Description

- Système d'emboîtement avec collier élastique en acier inoxydable - Montage du tube en un seul mouvement - Pour les tubes en différents matériaux (PU, PA) - Petite taille et faible poids - Joint torique dans le canal d'étanchéité - pour les surfaces rugueuses - Structure modulaire et flexible - Douille hexagonale pour un assemblage facile Température de fonctionnement : -20°C bis +70°C -20°C bis +80°C Pour les raccords avec joint PVC Pour les raccords avec joints toriques en NBR Vide : max. 98 % Matériaux : Joints NBR Bague de poussée noireCW614N et CW617N mélange sans silicone AIAI 316L plastique Filetage : Filetage cylindrique, DIN EN ISO 228 Filetage conique, DIN EN 10226 (DIN 2999) Filetage métrique, DIN ISO 261Cylindrique avec joint torique Tubes : Pour les tubes conformes à la norme ISO 14743 Tolérances pour Ø extérieur 4 à 8 : ±0.1 Tolérances pour Ø extérieur 10 à 14 : ±0,15 (PU) 10 à 14 : ±0,1 (PA) Matériaux recommandés, PU, PA

---

Ceci est une traduction automatique  (voir l’original en anglais)
