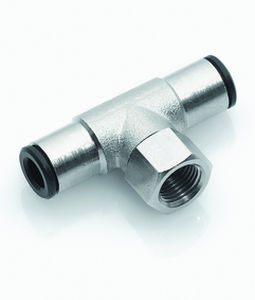

Raccord pour air comprimé ipso 020 ffiletépush-inen T
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Application
- pour air comprimé
- Fixation
- fileté, push-in
- Forme
- en T
- Norme
- ISO, DIN
- Matériau
- en laiton nickelé, en acier inox, sans silicone
- Genre
- femelle
- Autres caractéristiques
- avec o-ring, flexible, modulaire
- Diamètre
4 mm, 6 mm, 8 mm, 10 mm
(0,157 in, 0,236 in, 0,315 in, 0,394 in)- Pression de service
16 bar
(232,06 psi)
Description
- Système d'emboîtement avec collier élastique en acier inoxydable
- Montage du tube en un seul mouvement
- Pour les tubes en différents matériaux (PU, PA)
- Petite taille et faible poids
- Joint torique dans le canal d'étanchéité - pour les surfaces rugueuses
- Structure modulaire et flexible
- Douille hexagonale pour un assemblage facile
Température de fonctionnement :
-20°C bis +70°C
-20°C bis +80°C
Pour les raccords avec joint PVC
Pour les raccords avec joints toriques en NBR
Vide :
max. 98 %
Matériaux :
Joints NBR
Bague de butée noireCW614N et CW617N
plastique
Filetage :
Filetage cylindrique, DIN EN ISO 228
Filetage conique, DIN EN 10226 (DIN 2999)
Filetage métrique, DIN ISO 261Cylindrique avec joint torique
Tubes :
Pour les tubes conformes à la norme ISO 14743
Tolérances pour Ø extérieur
4 à 8 : ±0.1
Tolérances pour Ø extérieur
10 à 14 : ±0,15 (PU)
10 à 14 : ±0,1 (PA)
Matériaux recommandés, PU, PA
---
