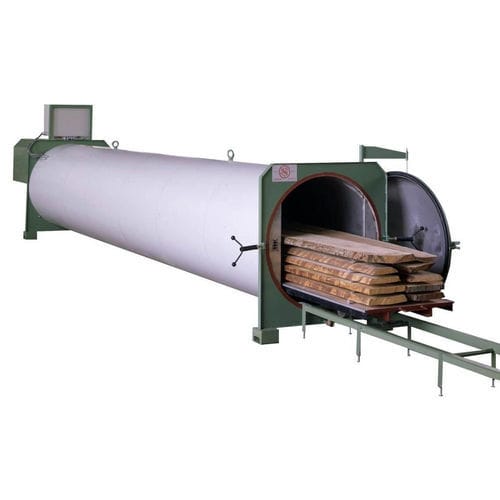

Sécheur sous vide EM2V

électriquebatchd'air

Présentation
Les séchoirs sous vide EM2V et EM5V sont des installations de séchage industrielles conçues pour les ateliers de menuiserie de petites et moyennes dimensions afin de sécher des volumes de bois limités avec des cycles contrôlés à basse température. L’ensemble est piloté par le système de commande Vacutronic et peut être connecté à un PC Windows pour supervision et archivage des cycles. La commande propose trois modes de fonctionnement adaptés aux différents besoins de production.

Principe de séchage
Le séchage s’effectue sous vide à basse température afin de favoriser la transmigration et l’évaporation de l’eau sans provoquer de chocs thermiques susceptibles d’engendrer fissures ou déformations. Un générateur de vapeur maintien l’humidité de surface pour éviter le fendillement, tandis qu’un condenseur élimine la vapeur en suspension. Un ventilateur électrique avec résistances circule l’air conditionné à travers la pile de bois. Des cycles de vide réguliers activent la migration de l’eau depuis l’intérieur des cellules vers la surface; les condensats sont vidangés périodiquement pour stabiliser les conditions de l’enceinte.

Modes de fonctionnement

• Totalement automatique
• Semi-automatique
• Manuel

Avantages principaux

• Résultats maîtrisés : fissures et déformations réduites; pas d’altérations de la couleur significatives; pas de tensions internes; résistance mécanique préservée.
• Large gamme de matériaux : possibilité d’essicher des sections épaisses et des bois à forte humidité initiale (planches, pièces semi-finies).
• Faibles coûts d’exploitation : pertes thermiques réduites et utilisation rationnelle de l’énergie électrique et thermique; interventions manuelles limitées.
• Faible maintenance : construction compacte et rationnelle, dispositifs automatiques simples et matériaux anticorrosion.

Caractéristiques principales

• Autoclave en acier inox AISI 304
• Revêtement isolant épaisseur 50 mm
• Tableau de commande électrique avec microprocesseur (Vacutronic) pour programmation et gestion automatique
• Sondes d’humidité sur élément étalon
• Extraction manuelle du chariot : capacité pile 700 × 700 mm, longueur jusqu’à 6 000 mm ; rails externes
• Trois résistances électriques positionnées au fond de l’autoclave (3 × 2,5 kW pour l’EM2V)
• Pompe à vide hydraulique avec système de condensation
• Générateur de vapeur pour humidification
• Ventilateur Ø 600 mm
• Listons en aluminium épaisseur 20 mm

Tableau - éléments (références)
1 | Porte | 5 | Générateur de vapeur
2 | Pile de bois | 6 | Pompe à vide
3 | Électroventilateur | 7 | Chariot
4 | Armoire Vacutronic | 8 | Vanne de décharge

Description technique (séchoir EM2V)
Résistances électriques : 3 × 2,5 kW
Dimensions max. de la pile en séchage : 700 × 700 × 6 000 mm
Empreinte au sol : 1 070 × 7 000 mm
Hauteur d’encombrement : 1 200 mm
Poids total (EM2V) : approx. 800 kg
Alimentation électrique : 380 V, 50 Hz
Puissance installée : 9,25 kW
Consommation électrique moyenne horaire : env. 5 kW/h

Caractéristiques / spécifications techniques

• Modèles : EM2V et EM5V (série EM)
• Autoclave : acier inox AISI 304 (ou acier peint selon essence)
• Isolation : 50 mm
• Commande : Vacutronic, microprocesseur et connexion PC pour supervision et archivage
• Modes : totalement automatique, semi-automatique, manuel
• Contrôle humidité : sondes et élément étalon ; condenseur
• Humidification : générateur de vapeur intégré
• Vide : pompe hydraulique avec gestion des condensats
• Chauffage : résistances électriques (ex. 3 × 2,5 kW pour EM2V)
• Circulation d’air : ventilateur Ø 600 mm
• Chariot : piles 700 × 700 mm, longueur 6 000 mm ; extraction manuelle
• Listons aluminium : 20 mm
• Dimensions max. de séchage : 700 × 700 × 6 000 mm
• Empreinte : 1 070 × 7 000 mm ; hauteur 1 200 mm
• Poids (EM2V) : env. 800 kg
• Alimentation : 380 V, 50 Hz ; Puissance installée : 9,25 kW ; consommation moyenne : ~5 kW/h
