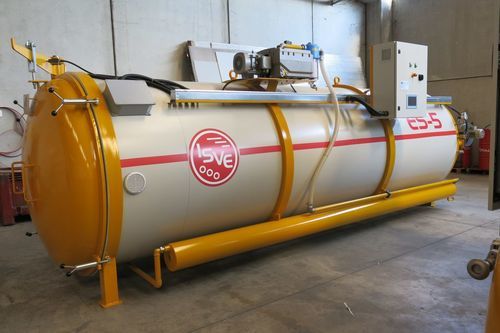

Sécheur sous vide ES series

électriquecontinupour bois

Présentation
La série ES regroupe des séchoirs à vide continus avec capacités nettes de 3 à 25 m3, destinés aux ateliers de menuiserie et aux négociants en bois nécessitant un séchage automatisé par vide.

Caractéristiques principales

• Autoclave : acier peint époxy pour essences sans tanin ; option AISI 304 en inox pour bois corrosifs (chêne, châtaignier, etc.).
• Revêtement isolant thermique.
• Système d’ouverture par chariot porte‑plaques et bois.
• Guides externes du chariot pour un chargement/déchargement fiable.
• Tableau électrique de commande avec microprocesseur pour cycles automatiques et arrêt.
• Sondes de contrôle d’humidité sur élément échantillon pour le suivi du procédé.
• Tuyauterie de condensation en acier inox avec deux ventilateurs de refroidissement.
• Pompe de circulation d’eau chaude.
• Soupape/moteur quatre voies pour raccordement à une source d’eau chaude externe.
• Évacuation automatique des condensats.
• Plaques chauffantes électriques en aluminium.
• Chevalets porte‑plaques.
• Pompe à vide lubrifiée par huile.

Accessoires sur demande

• Système de pressage Air‑bag.
• Système de désinfection contre les xylophages par pastilles insecticides.

Remarques d'installation
Pour la mise en service, une prise électrique et un puits d'évacuation des condensats sont nécessaires.

Table des dimensions et puissances (colonnes : TYPE ; a1 mm ; a mm ; b mm ; c mm ; d mm ; e mm ; f mm ; Peso t ; Cap. m3 netta ; Pot. Inst. kW ; Pot. Assor. kWh)
TYPE | a1 mm | a mm | b mm | c mm | d mm | e mm | f mm | Peso t | Cap. m3 netta | Pot. Inst. kW | Pot. Assor. kWh
ES 3 | 795 | 822 | 2000 | 2100 | 1300 | 5900 | 5000 | 1,7 | 3 | — | —
ES 5 | 990 | 1100 | 2300 | 2390 | 1620 | 5900 | 5000 | 4,1 | 5 | 2,1 | 1,5
ES 8 | 1200 | 1220 | 2300 | 2650 | 2100 | 8000 | 7000 | 4,8 | 8 | 2,5 | 2,0
ES 5+5 | 2 séchoirs avec une unité de commande | — | — | — | — | — | — | 9,5 | 10 | 2,2 | 2,1
ES 12 | 1400 | 1280 | 2400 | 2750 | 2300 | 8000 | 7000 | — | 12 | 3,2 | 2,8
ES 20 | 1600 | 1280 | 2500 | 2850 | 2500 | 12000 | 11000 | — | 20 | 3,2 | 3,0
ES 25 | 2400 | 2400 | 3700 | 4000 | 3600 | 9000 | 7000 | — | 25 | 5,4 | 4,0

Caractéristiques / spécifications techniques

• Série : ES (séchoir à vide continu).
• Capacités nettes disponibles : 3, 5, 8, 10 (ES 5+5), 12, 20, 25 m3.
• Construction autoclave : acier peint époxy (standard) ou acier inox AISI 304 (option pour essences corrosives).
• Isolation thermique pour limiter les pertes de chaleur.
• Système de chargement : chariot porte‑plaques avec guides externes.
• Commande : tableau électrique à microprocesseur et sondes d’humidité sur échantillon pour cycles automatiques et arrêt.
• Condensation : tuyauterie inox et deux ventilateurs de refroidissement ; évacuation automatique des condensats.
• Chauffage et circulation : plaques chauffantes en aluminium ; pompe circulation eau chaude et soupape motorizée quatre voies pour raccordement source eau chaude.
• Vide : pompe à vide lubrifiée à l’huile.
• Accessoires : pressage Air‑bag et désinfection par pastille insecticide disponibles sur demande.
• Puissances et consommations indicatives selon modèle ; consulter le tableau pour les valeurs.
