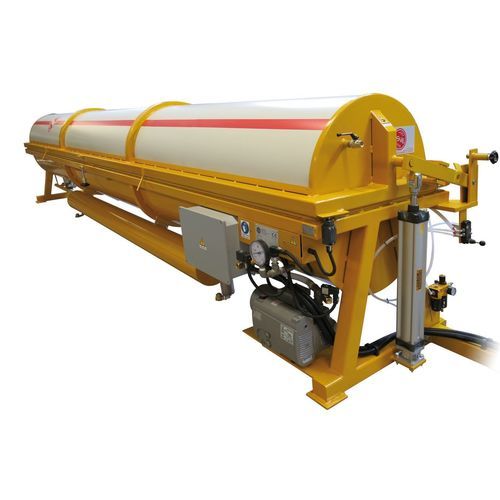

Sécheur sous vide ESC series

batchpour boispour grandes pièces

Sécheur sous vide à OUVERTURE VERTICALE

Les séchoirs de la série ESC sont conçus pour les ateliers et petites unités industrielles disposant de peu d’espace au sol. L’autoclave à ouverture verticale permet d’exploiter toute la longueur utile sans extraire le chariot, réduisant l’encombrement tout en acceptant des longueurs de charge standard.

Mode de fonctionnement

L’appareil fonctionne à basse température sous vide pour extraire l’eau du bois sans chocs thermiques susceptibles de provoquer fissures ou déformations. L’eau évaporée en suspension dans l’enceinte maintient les surfaces humidifiées, évitant la formation de petites fissures. L’humidité entre l’ambiance et le matériau est gérée par un condensateur qui précipite la vapeur. Le conditionnement de la chambre est assuré par des sondes reliées aux circuits de chauffage et de condensation ainsi qu’au bois ; ce conditionnement programmé déclenche la transmigration de l’eau des parois cellulaires vers la surface, où elle est continuellement évaporée jusqu’à atteindre le taux d’humidité souhaité. Le condensat recueilli au fond de l’autoclave est périodiquement évacué pour maintenir des conditions de séchage stables.

Avantages

• Séchage rapide : procédé sous vide et à basse température permettant des diminutions horaires d’humidité élevées sans stress thermique.
• Qualité constante : fissures minimales, absence de gauchissement, stabilité de la couleur et propriétés mécaniques préservées.
• Capacité : adapté aux sections épaisses et aux bois à humidité initiale élevée, planches et semi-produits inclus.
• Faibles coûts d’exploitation : pertes thermiques réduites et usage efficient de l’énergie électrique et thermique ; interventions manuelles minimales.
• Faible maintenance : construction simple et matériaux anticorrosion avec dispositifs automatiques élémentaires.

Caractéristiques principales

• Autoclave en acier peint époxy (standard) ; option en acier inox AISI 304 pour essences corrosives (ex. chêne, châtaignier).
• Revêtement isolant pour limiter les pertes thermiques.
• Ouverture en coque à pistons pneumatiques pour accès vertical.
• Tableau électrique avec microprocesseur pour cycles programmables en automatique.
• Sondes d’humidité sur élément échantillon pour contrôle du procédé.
• Système d’évacuation automatique des condensats.
• Plaques chauffantes électriques en aluminium.
• Pompe à vide lubrifiée à l’huile pour service continu.

Accessoires sur demande

• Système de pressage Air-bag.
• Système de désinfection contre les xylophages par pastilles insecticides.

Remarques opérationnelles

La mise en service nécessite une prise électrique et un puits de drainage pour les condensats.

Tableau des dimensions et puissances (types et données principales)

TYPE | a mm | b mm | c mm | d mm | h mm | i mm | m mm | o mm | Peso kg | Cap. m3 | Pot. Inst. kW | Pot. Assor. kWh
ESC Jun.4 | 1200 | 800 | 4900 | 1600 | 750 | 1200 | 4000 | 480 | 400 | 0,6 | 3,6 | 0,9
ESC Jun.5 | 1200 | 800 | 5900 | 1600 | 750 | 1200 | 5000 | 480 | 460 | 0,7 | 3,6 | 0,95
ESC 1,5 | 1500 | 1450 | 4900 | 2200 | 820 | 1650 | 4000 | 800 | 700 | 1,5 | 8 | 1,3
ESC 2 | 1500 | 1450 | 5900 | 2200 | 820 | 1650 | 5000 | 800 | 800 | 2 | 8 | 1,8

Caractéristiques / spécifications techniques

• Séchage sous vide à basse température pour minimiser les contraintes thermiques et prévenir fissures/gauchissements.
• Système de condensation pour éliminer la vapeur et maintenir l’humidité contrôlée.
• Commande électrique par microprocesseur avec cycles de conditionnement programmables et sondes de contrôle.
• Options d’autoclave : acier peint époxy (standard) ou inox AISI 304 pour essences corrosives.
• Pistons pneumatiques pour ouverture verticale afin d’optimiser l’encombrement et utiliser la longueur utile.
• Evacuation automatique des condensats.
• Plaques chauffantes en aluminium.
• Pompe à vide lubrifiée à l’huile.
• Accessoires optionnels : Air-bag pressing ; système de désinfection insecticide.
• Alimentation et évacuation : une prise électrique et un puits de drainage pour condensats sont requis.
