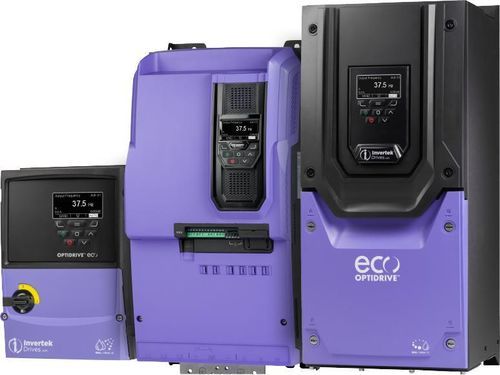

Unité de contrôle de pompe pour applications autonomes Optidrive Eco™

avec alarme intégréepour la gestion de pompesavec réinitialisation de pompe automatique

Présentation
Optidrive Eco est une solution compacte de variateur de fréquence (VFD) spécifique aux stations de pompage, permettant un contrôle flexible de systèmes multi-pompes sans PLC ni coffrets de commande séparés. Conçu pour simplifier l'installation et l'exploitation, il offre un pilotage centralisé, une mise en service rapide et une exploitation à vitesse variable économe en énergie pour jusqu'à cinq pompes.

Optiflow (Contrôle total)

• Un seul variateur Master gère et supervise l'ensemble du système ; les interfaces de contrôle sont raccordées uniquement au Master.
• Les variateurs Slaves se connectent via un simple lien RJ45 et nécessitent une mise en service minimale, réduisant temps d'installation et câblage.
• Prend en charge jusqu'à cinq pompes dans n'importe quelle configuration (service / assistance / secours) avec rotation automatique des services pour égaliser les temps de fonctionnement et optimiser la durée de vie et l'efficacité.

Avantages clés

• Pression et débit stables quel que soit le nombre de pompes en service ; les pompes supplémentaires se mettent en marche automatiquement lorsque la demande augmente et s'arrêtent si non nécessaires.
• Reconfiguration automatique en cas de défaut d'une pompe ou d'un variateur, y compris du Master, pour maintenir le service.
• Le système continue de fonctionner lorsque des variateurs sont hors tension ; le Master peut être isolé sans perturber les Slaves.

Éviter les arrêts de pompe

• Détection/dégagement des bouchons : détecte les obstructions et peut déclencher des cycles de nettoyage/dégrossissage programmables pour les éliminer automatiquement.
• Protection contre fonctionnement à sec : surveille la vitesse/la puissance pour alerter ou arrêter la pompe en cas de fonctionnement à sec, évitant les dommages.
• Préchauffage moteur : préchauffage configurable pour prévenir la condensation lors des périodes d'inactivité et immédiatement après l'arrêt.
• Cycle d'agitation de la pompe : cycles d'agitation/nettoyage configurables déclenchés après périodes d'inactivité pour éliminer les sédiments.

Bypass piloté par le variateur
Le variateur peut fonctionner comme contrôleur de bypass intelligent au sein d'un circuit de dérivation. Le mode bypass peut être activé via le système de gestion du bâtiment ou sélectionné automatiquement lors d'une condition de défaut afin de minimiser l'impact sur le service.

Amorçage de pompe avec protection contre rupture de canalisation
Le mode d'amorçage assure des démarrages contrôlés pour garantir le remplissage et la pressurisation corrects des canalisations. Les alarmes de basse pression sont ignorées pendant l'amorçage, mais un temporisateur de sécurité évite un fonctionnement continu si l'amorçage échoue. En fonctionnement normal, le variateur surveille la pression minimale et déclenchera une alarme en cas de basse pression prolongée (p. ex. rupture de canalisation).

Fonctionnalités de commande de pompe

• Fonctionnement en vitesse variable sur tous les variateurs pour des économies d'énergie maximales.
• Partage égal du temps de fonctionnement entre les pompes via rotation automatique des services.
• Reconfiguration automatique en cas de défaut d'une pompe ou d'un variateur (y compris le Master).
• Fonctionnement continu lorsque des variateurs sont mis hors tension, y compris isolement sécurisé du Master.
• Communication entre variateurs et alimentation de commande +24V partagée via un câble RJ45 standard.
• Indicateurs de maintenance indépendants pour chaque pompe afin de faciliter la planification des interventions.
• Chaque pompe peut être mise en marche manuelle (Hand) et rejoint automatiquement le réseau lorsqu'elle est remise en Auto.
• Pour les applications d'eaux usées, chaque pompe peut détecter les enroulements/bouchages et activer des cycles automatiques de dé-ragging/nettoyage.
• Disjoncteur général optionnel avec verrouillage pour maintenance en sécurité.
• Optiflow configuré par un jeu de paramètres simple et l'auto-configuration intelligente du variateur pour une mise en service rapide.
