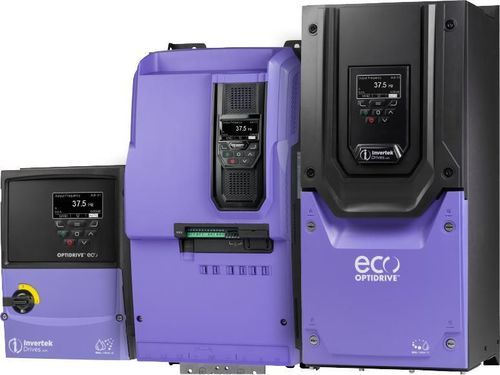

Variateur de fréquence de respirateur Optidrive Eco™

pour pompepour HVACavec contrôleur PID

Présentation
Variateurs AC pour la commande de ventilateurs et de pompes dans les services CVC des bâtiments. Optidrive Eco est un variateur de fréquence spécifique aux applications, conçu pour assurer une commande économe en énergie des unités de traitement d'air, des ventilateurs et des pompes utilisés dans les bâtiments commerciaux et publics.

Traitement d'air économe en énergie
Optimise le débit d'air et la pression pour répondre aux variations de demande au cours de la journée, réduisant la consommation électrique inutile et les coûts d'exploitation ainsi que l'empreinte carbone.

Pressurisation des escaliers
Maintient des pressions approximatives (typiquement autour de 50 Pa) dans les voies d'évacuation en cas d'incendie. Le variateur contrôle précisément la pression pour aider à garder les issues de secours exemptes de fumée et faciliter l'évacuation en toute sécurité.

Extraction de fumées et mode incendie
Prend en charge les systèmes dédiés de gestion et d'extraction des fumées. La fonction mode incendie maintient l'extraction des fumées pendant la durée maximale autorisée et peut être configurée pour un fonctionnement bidirectionnel des ventilateurs lorsque l'inversion est requise (par exemple, parkings souterrains).

Surcharge incendie (Fire Override)
Paramétrable pour poursuivre les opérations d'extraction et de gestion des fumées en conditions de priorité incendie, assurant l'extraction selon la stratégie de sécurité requise.

Commande des pompes de refroidissement et gestion multi-pompe
Assure la commande des pompes de refroidissement, de circulation et des pompes de condensat. Le contrôle à double consigne permet de ramener les pompes à des consignes basses en période de faible demande et de rétablir le fonctionnement complet si nécessaire. La gestion multi-pompe Optiflow avancée permet de connecter des configurations Duty/Standby ou Duty/Assist/Standby via des câbles RJ45 et de les mettre en service comme un ensemble de pompes géré automatiquement pour les changements de tâche.

Contrôle de votre système CVC
Intègre un contrôleur PID embarqué entièrement intégré aux fonctions CVC et d'économie d'énergie, conçu pour une utilisation simple et une mise en service rapide. Dans de nombreuses installations, cela évite le recours à des contrôleurs externes.

Fonctionnement multi-ventilateur
Le contrôle coordonné des postes de ventilation est standard, permettant un contrôle indépendant sur plusieurs ventilateurs ou groupes de ventilateurs.

• Tous les variateurs fonctionnent en vitesse variable pour maximiser les économies d'énergie.
• Partage égal du temps de fonctionnement entre chaque ventilateur / groupe.
• Reconfiguration automatique du système en cas de panne d'un ventilateur.
• Poursuite du fonctionnement du système lorsque des variateurs sont individuellement hors tension.
• Communication et alimentation de commande +24 V partagées entre variateurs via un câble RJ45 standard.
• Indicateurs de maintenance indépendants pour chaque groupe de ventilateurs.
• Tout groupe de ventilateurs peut être basculé en mode Manuel et se reconnectera automatiquement au réseau en mode Auto.
• Pour les ventilateurs à courroie, chaque unité peut être paramétrée pour la détection de rupture de courroie.
• Isoleur secteur optionnel avec verrouillage pour une maintenance en sécurité.
• Variateurs configurés via un jeu de paramètres simple et une auto-configuration intelligente du variateur.

Optimisation de l'efficacité
Les fonctions d'optimisation avancées adaptent l'utilisation d'énergie à la charge du ventilateur ou de la pompe pour garantir une efficacité élevée. Les compteurs d'énergie intégrés affichent la consommation et permettent de calculer les économies. Les fonctions d'évitement de résonance permettent d'ignorer les fréquences provoquant des résonances mécaniques.

Mode veille intégré avec Auto-boost
Le mode veille met le variateur en veille lorsque la demande est faible et le réactive automatiquement lorsque nécessaire. Le cycle d'auto-boost évite les oscillations et assure une reprise fiable de la pression au démarrage/arrêt.

Réduction du bruit
Choix de fréquence de commutation élevée (jusqu'à 32 kHz) pour réduire le bruit moteur audible. La sélection de fréquences à éviter évite les fréquences de résonance dans les gaines et canalisations. Des ventilateurs de refroidissement pilotés par la température réduisent le bruit du variateur à faible charge.

Évitement de résonance
Le comportement programmable d'évitement des fréquences permet de minimiser l'exploitation à des fréquences de résonance dommageables en ne traversant ces fréquences que lors des phases d'accélération ou de décélération.

Détection de rupture de courroie
Surveille la charge sur la plage de vitesses et la compare aux conditions normales mises en service pour détecter le glissement de courroie ou une éventuelle défaillance, générant alarmes ou avertissements avant la panne complète. Peut aussi détecter d'autres pertes de charge (accouplement cassé, etc.).

Bypass contrôlé par variateur
Peut fonctionner comme contrôleur de bypass au sein d'un circuit de dérivation. La sélection du bypass peut être commandée par un système de gestion technique du bâtiment ou déclenchée automatiquement en cas de déclenchement du variateur pour minimiser les interruptions de service.

Manuel / Auto
Sélection de contrôle manuel pour la mise en service, les vérifications système ou les surcharges temporaires. La sélection automatique intégrée permet le retour facile en mode automatique.

Caractéristiques / Spécifications techniques

• Famille de modèles : Optidrive Eco™
• Application : services CVC des bâtiments — ventilateurs et pompes
• Contrôleur PID intégré pour intégration CVC
• Contrôle pompe à double consigne
• Gestion multi-pompe Optiflow avancée (réseau par câble RJ45)
• Compteurs de consommation intégrés et optimisation énergétique
• Évitement de résonance et sélection de fréquences à éviter
• Mode veille intégré avec Auto-boost
• Choix de fréquence de commutation jusqu'à 32 kHz pour un fonctionnement moteur silencieux
• Détection rupture de courroie / perte de charge avec réglage de sensibilité
• Contrôle multi-ventilateur coordonné avec partage égal du temps de fonctionnement et reconfiguration automatique en cas de défaut
• Communication et alimentation de commande +24 V partagées via RJ45 entre variateurs
• Indicateurs de maintenance indépendants par groupe de ventilateurs
• Isoleur secteur optionnel avec verrouillage pour maintenance en sécurité
• Capacité de bypass contrôlé par variateur
• Sélection Manuel/Auto avec retour automatique en Auto
