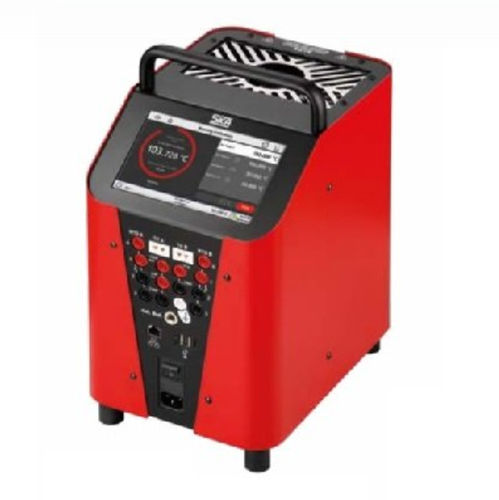

Thermobloc haute température TP 37450E.2

à commande externecompact

Présentation
Four d'étalonnage de température multifonction SIKA portable, combinant fonctions de puits sec, corps noir (infrarouge) et étalonnage de température de surface. Conçu pour des applications sur site (ateliers, salles de test) et en laboratoire, couvrant une plage de travail jusqu'à 450°C.

Plages et précision d'affichage
Puits sec : Ambiance … 450°C / ± 0,2°C
Infrarouge : Ambiance … 450°C / ± 0,5°C
Surface : Ambiance … 450°C / ± 1°C
Volume d’étalonnage : Ø 60 x 150 mm

Domaines d'application

• Montage et mise en service
• Manufacture et production
• Maintenance et service
• Assurance qualité et surveillance des équipements de test
• Réparation

Fonction : puits sec
Le couplage thermique optimal entre le bloc et l'élément à tester s'obtient avec le bon insert. Il est recommandé que le diamètre du perçage soit supérieur de 0,5 mm au diamètre externe de l'élément à tester. Le puits sec couvre toute sa plage de température sans changement de milieu d'étalonnage et évite les contraintes liées à la viscosité des milieux.

Fonction : corps noir (infrarouge)
Un insert d'étalonnage infrarouge breveté permet l'étalonnage des pyromètres IR ou des caméras thermiques. La structure de surface et les formes créent une cavité radiative avec un facteur d'émissivité très élevé (≈ 0,9994) limitant les réflexions parasites et délivrant la température requise de manière optimale. Le pyromètre doit être maintenu à la distance spécifiée au-dessus de l'ouverture de mesure ; une base de support peut être montée sur l'unité.

Fonction : étalonnage température de surface
Les capteurs de température de surface sont étalonnés à l'aide d'inserts spéciaux montés verticalement avec la force de contact requise. La commutation de la commande d'étalonnage sur un capteur de référence externe offre le meilleur point de référence possible. Le capteur de référence est situé directement sous la surface de mesure de l'insert, conçu pour une homogénéité optimale au centre de la face de mesure. La conception permet un bon contact thermique sans nécessité de pâte thermoconductrice ou d'autres auxiliaires.

Caractéristiques / spécifications techniques

• Modèle : TP 37450E.2
• Marque : SIKA
• Fonctions : puits sec, corps noir (infrarouge), étalonnage température de surface
• Plage maximale : jusqu'à 450°C
• Précision d'affichage (puits sec) : ± 0,2°C (jusqu'à 450°C)
• Précision d'affichage (infrarouge) : ± 0,5°C (jusqu'à 450°C)
• Précision d'affichage (surface) : ± 1°C (jusqu'à 450°C)
• Volume d’étalonnage : Ø 60 x 150 mm
• Insert infrarouge : cavité radiative avec facteur d'émissivité ≈ 0,9994
• Recommandation d'insert pour puits sec : diamètre de perçage supérieur de 0,5 mm au diamètre externe de l'élément testé
• Insert de surface : capteur de référence situé directement sous la surface pour meilleure homogénéité ; pas de pâte thermique requise
• Utilisation : ateliers, salles de test, laboratoires, service maintenance, assurance qualité
