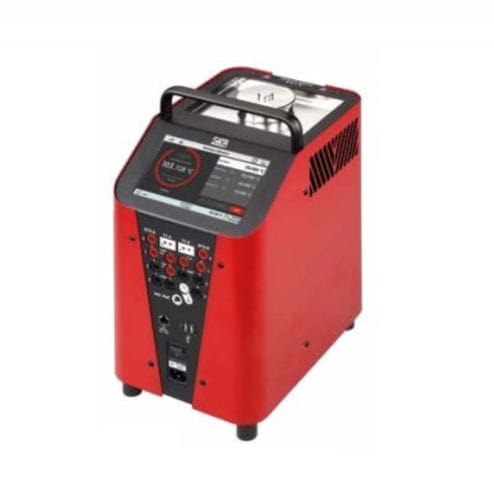

Thermobloc agitateur TP 3M165E

refroidissanthaute températureà commande externe

Résumé
Calibrateur multifonction SIKA TP3M165E combinant puits sec, micro-bain, insert corps noir pour infrarouge et étalonnage de capteurs de surface. Appareil portable d'utilisation polyvalente offrant un bon couplage thermique, une grande homogénéité et des inserts adaptés aux différents modes d'étalonnage.

Plages de température et dimensions

• Micro-bain : -35…165°C
• Puits sec : -35…165°C
• Infrarouge (IR) : -35…165°C
• Surface : -25…150°C
• Dimensions du bloc : Ø 60 mm, profondeur 170 mm

Description
Puits sec micro-bain, calibrateur multifonction SIKA TP3M165E. Conçu pour offrir plusieurs modes d'étalonnage selon la forme et le type d'élément de test, tout en assurant un bon contact thermique et une stabilité de température élevée.

Fonction micro-bain
L'utilisation d'un liquide d'étalonnage (par ex. huile de silicone adaptée à la plage de température) permet d'immerger directement les éléments de test pour un contact thermique direct avec le milieu. Agitateur magnétique réglable. Panier de capteur amovible assurant agitation homogène sans vortex et protection du fond du réservoir.

Fonction puits sec
Le couplage thermique optimal entre le bloc et l'élément testé est obtenu avec un insert approprié. Diamètre de perçage recommandé supérieur de 0,5 mm au diamètre externe de l'élément testé. Le four sec couvre l'ensemble de sa plage sans changement de milieu d'étalonnage, évitant les contraintes liées à la viscosité des liquides.

Fonction corps noir (infrarouge)
Insert d'étalonnage infrarouge breveté formant une cavité radiante avec facteur d'émission élevé (0,9994). Structure de surface et formes asymétriques limitant les réflexions parasites et fournissant l'émissivité idéale pour étalonner pyromètres et caméras thermiques. Le pyromètre est positionné à la distance spécifiée au-dessus de l'ouverture de mesure ; possibilité de monter une base de support directement sur l'unité.

Fonction température de surface
Étalonnage des capteurs de surface réalisé avec inserts spéciaux montés verticalement et une force de contact requise. La commande d'étalonnage peut commuter vers un capteur de référence externe pour établir un point de référence optimal. Le capteur de référence est situé directement sous la surface de l'insert ; conception de l'insert favorisant une homogénéité maximale au centre de la face de mesure. Bon contact thermique sans nécessité d'utiliser une pâte thermoconductrice ou autres auxiliaires.

Versions
Disponible en version inox.

Caractéristiques / spécifications techniques

• Modèle : TP3M165E (TP 3M165E)
• Modes : micro-bain, puits sec, corps noir (IR), surface
• Plages de température : micro-bain/puits sec/IR -35…165°C ; surface -25…150°C
• Dimensions du bloc : diamètre 60 mm, profondeur 170 mm
• Insert corps noir breveté, facteur d'émission ≈ 0,9994
• Agitateur magnétique réglable (micro-bain)
• Panier de capteur amovible pour agitation homogène sans vortex
• Recommandation insert puits sec : diamètre du perçage ≈ diamètre élément testé + 0,5 mm
• Montage possible d'une base de support pour étalonnage IR
• Pas de nécessité d'auxiliaires thermiques pour capteurs de surface (pâte thermoconductrice)
• Disponible en version inox
