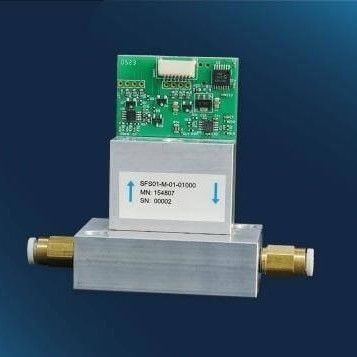

Capteur de débit thermique SFS01-M-01000

au siliciummassiquede gaz

Aperçu
Module de débitmètre thermique avec sorties numériques et analogiques linéarisées, conçu pour une intégration rapide et compacte dans des systèmes de dosage de gaz, des collecteurs et des analyseurs. Le kit d'évaluation comprend un adaptateur de bloc fluidique pour fixation directe de tube et des connecteurs M5-4 interchangeables pour tube de 4 mm.

Identification du produit

• Product Name: SFS01-M-01000
• Product code: 156602

Principales caractéristiques

• Plage de débit: ±1000 sccm (ml/min)
• Milieu mesuré: flux de gaz
• Plage de température de fonctionnement: 0 à 80 °C
• Matériau du boîtier: aluminium, FR4
• Raccordement fluidique: adaptateur de tube M5-4 mm ou joint plat Ø 2,2 mm (sans bloc fluidique)
• Diamètre intérieur du canal: 2,2 mm
• Matériaux en contact: aluminium, or, FR4, silicium, nitrure de silicium, époxy, nitrile, laiton
• Type de connexion: connecteur PCB JST SM08B-SRSS-TB
• Temps de réponse t63: 20 ms
• Signal de sortie: I2C ou 0 à 1 V (analogique)
• Précision: 2% f.s. (sortie numérique)
• Répétabilité: 0,2% f.s.

Caractéristiques techniques

• Product Name: SFS01-M-01000
• Product code: 156602
• Plage de débit: ±1000 sccm
• Dimensions intérieures du canal: 2,2 mm
• Temps de réponse t63: 20 ms
• Sortie: I2C ou 0–1 V
• Précision: 2% f.s.
• Répétabilité: 0,2% f.s.
• Température de fonctionnement: 0–80 °C
