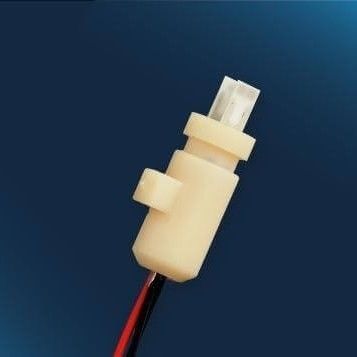

Capteur de débit thermique FDS.A

massiquepour la surveillance de processde gaz

Aperçu du produit
Plage de débit 0 à 100 m/s ; température de fonctionnement -20 °C à +150 °C. Capteur de débit massique thermique pour surveillance industrielle, dosage de gaz et mesures en ligne.

Description du produit

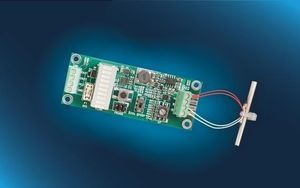

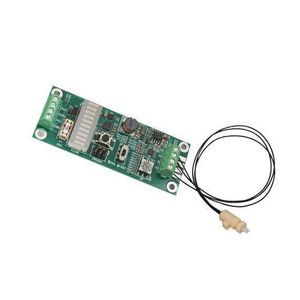

Capteur de débit de gaz avec éléments chauffants et de température découplés. Dimensions du boîtier hotmelt et résistances des éléments identiques à FS7. Compatible avec la carte de démonstration Flow d'iST. La détection thermique sur substrat céramique compact facilite l'intégration mécanique et fluidique.

Avantages et caractéristiques du capteur de débit FDS.A

• Réduction du bruit croisé pour une grande sensibilité aux faibles débits
• Technologie de détection platine en film mince pour une stabilité à long terme
• Absence de pièces mobiles pour une fiabilité opérationnelle
• Adapté à divers gaz techniques et applications industrielles
• Intégration fluidique et électronique simple avec conducteurs standard
• Calibration aisée et reproductibilité sur une large plage dynamique

Famille de capteurs FS (résumé)
Les capteurs de débit massique FS d'iST allient sensibilité aux faibles débits, large plage de mesure et temps de réponse rapide. Les structures de chauffage et de mesure de température sont protégées par un revêtement en verre sur une puce céramique, permettant une intégration compacte dans différentes géométries de canal. Applications typiques : surveillance des gaz médicaux, systèmes de dosage industriel de gaz et contrôle continu des performances de filtres. Adaptations et options d'assemblage disponibles.

Tarification (par pièce)
Quantité (pièces) - Prix (par pièce)
1-9 - CHF 40.69
10-49 - CHF 28.33
50-100 - CHF 25.24

Caractéristiques techniques

• Nom du produit (variante) : FDS.A.1L.195
• Milieu mesuré : débit de gaz
• Direction d'écoulement : un sens (anémométrique)
• Plage de température de fonctionnement : -20 °C à +150 °C
• Taille de la puce / dimensions du boîtier : boîtier ø6 x 14 mm ; 4 x 2.4 mm (puces hors boîtier)
• Type de connexion : fils torsadés Cu/Ag AWG 30/7, isolés PTFE, 2x rouge (chauffage), 2x noir (température)
• Dimensions des fils : 195 mm de long depuis le bord du boîtier, 5 mm dénudés
• Plage de débit (mode full bridge) : 0 à 100 m/s
• Plage de débit (mode CTA) : 0 à 100 m/s
• Temps de réponse t63 : ≈200 ms (saut 0 à 10000 sccm)
• Sensibilité de réponse : 0,01 m/s
• Substrat : Céramique
• Référence produit : 155846
