Carte d'évaluation HYT series

Présentation du produit

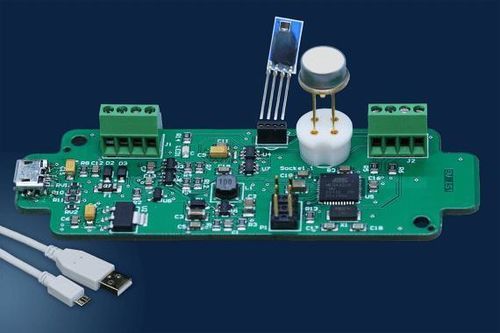

Carte d'évaluation basée sur Arduino avec interfaces numériques (USB) et analogiques, fournie en coffret incluant les modules d'humidité HYT271 et HYT939 avec une calibration d'usage général. Le kit simplifie l'évaluation des modules capteurs HYT dans des conditions pertinentes pour l'application et fournit des sorties numériques et, si nécessaire, converties en analogique pour les tests d'intégration.

Contenu

• 1x carte d'évaluation
• 1x module HYT 271
• 1x module HYT 939
• 1x câble USB

Avantages et caractéristiques du boîtier d'évaluation HYT
Le boîtier permet la connexion d'un module HYT à un PC via USB et, si nécessaire, la conversion de la sortie numérique I²C du module en signaux analogiques. Il prend en charge les tests fonctionnels, la vérification de paramètres et les vérifications d'interopérabilité rapides dans les flux de développement ou de qualification.

Avantages et caractéristiques du HYT 939
Le module d'humidité numérique iST HYT 939 présente une zone de détection résistante chimiquement et protégée contre la condensation, ainsi qu'une conception mécanique robuste pour les conditions de forte température et de charge élevée. Il est disponible en boîtier étanche à la pression pour les applications haute pression. Le HYT 939 combine un capteur d'humidité capacitif en polymère avec un ASIC et fournit des mesures calibrées avec une précision de ±1.8 % HR et ±0.2 °C. L'humidité et la température mesurées sont fournies sous forme de valeurs numériques via une interface compatible I²C. Le module est interchangeable sans ajustement ; l'erreur de linéarité et la dérive thermique sont corrigées en interne.

Autres avantages du module d'humidité numérique HYT 939

• Calibré et compensé en température
• Excellente précision et stabilité humidité/température
• Haute résistance chimique
• Protocole I²C (adresse 0x28 ou adresse alternative)
• Large plage d'humidité et de température (0 % HR à 100 % HR et -40 °C à +125 °C)
• Dérive très faible
• Très stable en conditions d'humidité élevée
• Interchangeable sans réglages
• Version résistante à la pression (jusqu'à 16 bar) sur demande

Avantages et caractéristiques du HYT 271
Le module d'humidité numérique iST HYT 271 offre une large plage d'applications et un rapport performance/prix optimal tout en conservant une robustesse mécanique et une zone de détection résistante à la condensation. Il combine un capteur capacitif en polymère avec un ASIC, est précisément calibré (±1.8 % HR et ±0.2 °C) et fournit l'humidité relative et la température via une interface numérique compatible I²C. L'erreur de linéarité et la dérive thermique sont corrigées en interne et le module est interchangeable sans ajustement.

Option : Calibration haute précision des modules HYT
Des calibrations et bancs de mesure haute précision permettent aux modules HYT d'atteindre des précisions jusqu'à ±1.4 % HR. Des calibrations sur mesure peuvent fournir une précision meilleure que ±1.4 % HR dans une plage limitée de 0–50 % HR. Pour des applications point de rosée ou très faible humidité (0–5 % HR), une précision supérieure (< ±0.5 % HR) peut être obtenue avec des calibrations et des dispositifs spécifiques.

Qualité
IST AG est certifiée ISO 9001:2015 (qualité) et ISO 14001:2015 (environnement). Des processus documentés et des audits réguliers garantissent une production et une gestion de la qualité cohérentes.

Caractéristiques techniques

• Nom du produit : HYT Evaluation Box
• Référence produit : 154775
• Plage d'humidité de fonctionnement : 0 à 100 % HR (modules) ; < 95 % non condensant (carte)
• Plage de température de fonctionnement : -20 °C à 120 °C (modules) ; -20 °C à +50 °C (carte)
• Précision humidité : ±1.8 % HR (0–90 % HR), ±3 % (>90 % HR) à 0–50 °C
• Précision température : ±0.2 °C @ 0–50 °C
• Interface numérique : Carte vers PC : USB ; Carte vers capteur : I²C
• Tension d'alimentation : 5 V (USB) ; 4 à 15 V DC
• Consommation : 50 à 300 mA
• Dimensions (carte) : 84 x 29 mm (L x l)
• Milieu mesuré : Air/Gaz
