Contrôleur de présence d'eau dans l'huile Eval

Aperçu

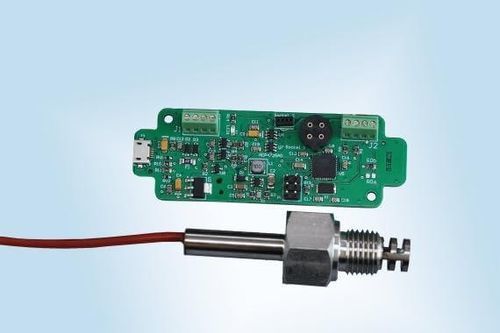

Kit d'évaluation pour la mesure de l'humidité dans l'huile comprenant une sonde assemblée et une carte d'essai offrant des sorties numériques (I²C) et analogiques (0..10 V). La carte est compatible avec l'environnement Arduino IDE et dispose d'une interface micro USB pour connexion PC.

Inclus

• Module HYT271 MK33 assemblé et calibré en usine pour l'humidité relative (activité de l'eau aw) et la température
• Carte d'évaluation avec sortie analogique et interface numérique vers PC via micro USB
• Ensemble sonde (sonde filetée M14x1.5 et câble 4xAWG26, 500 mm)

MK33-W pour applications de mesure en milieu huileux
Le capteur capacitif iST MK33-W est optimisé pour les environnements huileux et les applications de mesure exigeantes. Plage de mesure 0 % RH à 100 % RH (point de rosée maximal +95 °C). Capacité typique 300 pF ±40 pF (à 30 % RH et +23 °C). Plage de fonctionnement en température étendue : -40 °C à +190 °C.

Module HYT271 – avantages & caractéristiques
Le module numérique HYT271 propose une zone de détection mécaniquement robuste, résistante aux agents chimiques et tolérante à la condensation. Calibré en usine, il fournit des valeurs d'humidité relative et de température traitées via une interface numérique compatible I²C. L'erreur de linéarité et la dérive en température sont corrigées en silicium pour garantir une précision élevée sur une large plage de conditions.

Caractéristiques produit

• Nom du produit : Moisture in oil Eval Kit
• Milieu mesuré : Air / Huile
• Plage d'humidité de fonctionnement : Carte : sans condensation ; Sonde : 0 % RH à 100 % RH
• Plage de température de fonctionnement : Carte : -20 .. +50 °C ; Sonde : -40 °C à +120 °C
• Précision humidité : ±3 % RH (spécification carte / sonde)
• Précision température : ±0.2 °C
• Interface numérique : Carte vers PC : USB ; Carte vers capteur : I²C
• Sortie analogique : 0..10 V
• Tension d'alimentation : 5 V via USB (prise analogique 4-15 V)
• Consommation : 50 à 300 mA
• Dimensions : Carte 84 x 29 mm (L x l) ; Sonde 67 mm (L) avec filetage M14x1.5
• Connexions : Carte : micro USB et prise analogique ; Sonde : câble 4xAWG26
• Longueur de câble : 500 mm

Caractéristiques / spécifications techniques

• Code produit : 157475
• Module : HYT271 MK33 (calibré en usine) pour humidité relative (activité de l'eau aw) et température
• Plage de mesure MK33-W : 0 % RH à 100 % RH (point de rosée max +95 °C)
• Capacité MK33-W : 300 pF ±40 pF (à 30 % RH et +23 °C)
• Plage de fonctionnement en température MK33-W : -40 °C à +190 °C
• Précision HYT271 : ±1.8 % RH (spécification module) et ±0.2 °C (spécification module)
• Sorties : numérique (I²C) et analogique (0..10 V)
• Interface PC : micro USB (carte d'évaluation)
• Dimensions carte : 84 x 29 mm ; Sonde : 67 mm (L), filetage M14x1.5 ; câble 4xAWG26, 500 mm
• Conditions d'utilisation : Carte sans condensation ; Sonde acceptant la plage RH complète
