Moteur asynchrone MV
ACtriphaséà induction

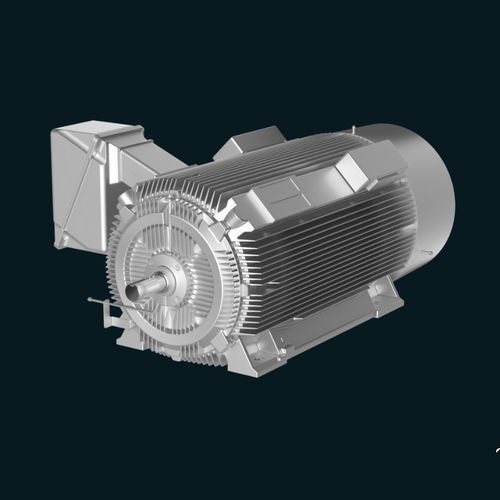

Moteur asynchrone - MV - INNOMOTICS - AC / triphasé / à induction
Moteur asynchrone - MV - INNOMOTICS - AC / triphasé / à induction
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
asynchrone, AC, triphasé, à induction
Voltage
2300 V, 4000
Construction
en fonte, à carcasse en fonte, TEFC
Indice de protection
IP55
Nombre de pôles
4 pôles, 2 pôles, 6 pôles
Refroidissement
IC411
Application
industriel
Autres caractéristiques
haute puissance, à fréquence variable, contrôlé par variateur de fréquence, de moyenne tension, à couple variable, TEFC
Puissance

Min: 223,7 kW
(304,15 hp)

Max: 820,3 kW
(1 115,3 hp)

Description

Présentation
  • La série MV Advantage est une gamme de moteurs moyenne tension AboveNEMA à usage général, proposant des configurations standards et des puissances jusqu'à 1 100 CV. Assemblage et stock disponibles en Ohio pour réduire les délais.


Caractéristiques de construction
  • Type d'enveloppe : TEFC (IC411)
  • Indice de protection : IP55
  • Gamme de puissance : 400–1 100 CV (2 et 4 pôles) ; 300–900 CV (6 pôles)
  • Tailles de bâti / hauteur d'axe : 5011, 5810, SH400
  • Tensions nominales : 2300 V / 4000 V
  • Facteur de service : 1,15 à 40 °C
  • Garantie : 36 mois à compter de la date de fabrication


Matériaux et composants
  • Bâti : fonte
  • Boîtiers de paliers : fonte
  • Boîte à bornes principale : fonte
  • Boîtes auxiliaires : fonte, NEMA 4X
  • Arbre : équivalent 1045 (2 pôles) ; 4140 (4, 6 pôles)
  • Rotor : aluminium moulé sous pression
  • Matériau de lamination : plaque centrale C5
  • Ventilateur externe : polyamide renforcé antistatique
  • Capot du ventilateur : fonte
  • Système d'isolation : MICLASTIC™ VPI
  • Quincaillerie : acier au carbone galvanisé


Informations générales
  • Niveau sonore : 85 dB(A)
  • Montage vertical : non applicable
  • Fonctionnement sur variateur : conforme à NEMA MG1-31 à 6 kV (couple variable 10:1 ; couple constant 2:1)
  • Peinture : époxy bicomposant
  • Couleur : RAL 7030 gris
  • Type de palier : roulements à billes anti-friction
  • Vibration : 0,12 IPS
  • Zone explosive : CSA Classe 1, Division 2, Groupes B, C, D ; Classe de température T3 (châssis 5011 sur VFD Classe Temp T2D)
  • Protections et capteurs : réchauffeur d'espace 120/240 V ; RTD stator 2/phase (2 fils) ; RTD palier 1/palier (2 fils)


Caractéristiques techniques
  • Série : Advantage (AboveNEMA Medium Voltage Motors)
  • Modèle : MV Advantage
  • Puissance maximale : jusqu'à 1 100 CV
  • Tensions : 2300 V / 4000 V
  • Tailles de bâti : 5011, 5810, SH400
  • Enveloppe : TEFC (IC411) — IP55
  • Isolation : MICLASTIC™ VPI
  • Applications typiques : moteurs moyenne tension usage général industriels
  • Garantie : 36 mois à compter de la date de fabrication
