Moteur AC MV
à induction10000 V460 V

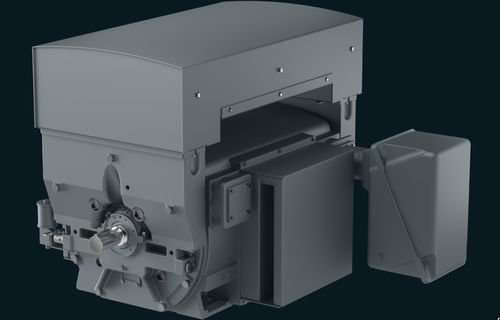

Moteur AC - MV - INNOMOTICS - à induction / 10000 V / 460 V
Moteur AC - MV - INNOMOTICS - à induction / 10000 V / 460 V
Moteur AC - MV - INNOMOTICS - à induction / 10000 V / 460 V - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
AC, à induction
Voltage
460 V, 6600 V, 10000 V, 4160V, 2300 V
Construction
en fonte, TEFC
Indice de protection
IP54, IP23
Nombre de pôles
4 pôles, 2 pôles, 6 pôles, 8 pôles, 10 pôles, 12 pôles, 16 pôles
Refroidissement
IC411, refroidi par air, IC01, refroidi par eau, à refroidissement par tubes, IC611
Application
industriel, pour pompe, pour ventilateurs, pour compresseur, pour l'industrie pétrolière et gazière, pour centrale électrique
Autres caractéristiques
à faible niveau bruit, haute puissance, de moyenne tension, sur paliers à coussinet-douille, TEFC
Puissance

Max: 14 914 kW
(20 277,39 hp)

Min: 149,1 kW
(202,72 hp)

Description

Présentation

  • MV Medallion d'Innomotics (série AboveNEMA) est une famille modulaire de moteurs asynchrones moyenne tension conçue pour des installations industrielles configurables. La gamme comprend des variantes horizontales et verticales avec différents types d'enveloppe et de refroidissement pour s'adapter aux exigences du site.


Variantes d'enveloppe et usage prévu

  • TEFC horizontal (IC411 / IP54) : montage pied, usage intérieur/extérieur ; ailettes de refroidissement sur tous les quadrants. Plage typique : 200–3 000 CV ; pôles : 2–16 ; frames : 500, 580, SH400, SH450, 880, SH560.
  • WPII horizontal (IC01 / IP24) : montage pied pour installations extérieures exposées sans protection supplémentaire. Plage typique : 200–18 000 CV ; pôles : 2–16 ; frames : 500, 580, 680, 800, SH630, SH710.
  • TEAAC horizontal (IC611 / IP54) : échangeur air‑air tubulaire ; usage intérieur/extérieur. Plage typique : 200–14 000 CV ; pôles : 2–16 ; frames : 580, 680, 800, SH630, SH710.
  • TEWAC horizontal (ICW81 / IP54) : échangeur eau‑air tubulaire, niveau sonore réduit. Plage typique : 200–18 000 CV ; pôles : 2–16 ; frames : 580, 680, 800, SH630, SH710.
  • TEFC vertical (montage sur bride, IC411 / IP54) : moteurs verticaux bride pour usage intérieur/extérieur ; plage : 200–900 CV ; pôles : 2, 4, 6 ; frames : 500, 580 ; tensions typiques 2 300–6 900 V.
  • WPI / ODP vertical (IC01 / IP23) : bride verticale pour installations intérieures non exposées. Plage : 200–4 000 CV ; pôles : 4–16 ; frames : 500, 580, 680, 800, 1120 ; tension jusqu'à 13 200 V.
  • WPII vertical (IC01 / IP24) : vertical extérieur pour sites non protégés. Plage : 200–4 000 CV ; pôles : 4–16 ; frames jusqu'à 1120.
  • TEAAC vertical (IC611 / IP54) : vertical avec échangeur air‑air. Plage : 800–3 000 CV ; pôles : 4–16 ; frames : 680, 800, 1120.
  • Configurations API / IEEE : dispositions API 541 / 547 pour applications lourdes ; options IEEE 841 pour service sévère (jusqu'à ~500 CV).


Caractéristiques techniques principales

  • Plage de puissance (synthèse) : jusqu'à 20 000 CV pour moteurs horizontaux ; vertical jusqu'à 8 000 CV (variable selon enveloppe).
  • Pôles : 2–16 selon modèle.
  • Plage de tension : 460–13 200 V (460–690 V disponible sur certaines puissances seulement).
  • Facteur de service : standard 1,0 ; 1,15 en option.
  • Matériaux et châssis : carcasses en fonte pour de nombreuses tailles (500–800) ; acier fabriqué pour grands châssis SH ; visserie inox 300 en option.
  • Arbres & rotor : arbres 2 pôles typiquement AISI 4140 ; autres pôles AISI 1045 ; rotor en aluminium moulé pour petits frames, barre de cuivre brasée/induction pour grands frames ; arbres creux possibles.
  • Isolation : classe F random wound ≤600 V ; classe F‑VPI ou form‑wound pour >600 V.
  • Refroidissement : ventilateur externe en aluminium standard ; échangeurs TEAAC / TEWAC disponibles (air‑air ou eau‑air).
  • Roulements : roulements à billes courants ; paliers lisses ou agencements de poussée disponibles selon frames/vertical.
  • Vibrations : standard 0,12 IPS (IEEE 841 et certaines versions : 0,10/0,08 IPS) ; équilibrage spécial possible.
  • Finition : époxy bicomposant standard ; peintures spéciales sur demande.
  • Garantie : 24 mois à compter de l'expédition selon la politique AboveNEMA ; options d'extension possibles.


Applications, normes et options

  • Applications : process industriels lourds, auxiliaires centrales, pompes, compresseurs, ventilateurs et autres équipements tournants alimentés en moyenne tension.
  • Normes : configurations API 541 / 547 ; options IEEE 841 ; références de conception NEMA/IEC selon besoin.
  • Personnalisation : type d'enveloppe, méthode de refroidissement, matériaux (boîtes auxiliaires inox, arbres spéciaux), classe d'isolation, équilibrage vibration, agencements de roulement, orientation de la boîte à bornes.


Commande et support

  • Référence modèle : MV Medallion — Innomotics (série AboveNEMA). Fournir puissance, tension, nombre de pôles, montage (horiz./vert.), variante d'enveloppe/refroidissement, taille de frame et exigences normatives lors de la demande de devis.
  • Options disponibles : facteur de service, classe d'isolation, matériau arbre, type d'échangeur, boîtes auxiliaires inox, peinture spéciale, conformité API/IEEE sur demande.
  • Support : demandez la fiche technique et les plans d'encombrement pour validation de la sélection en fonction des conditions de site et compatibilité variateur.
