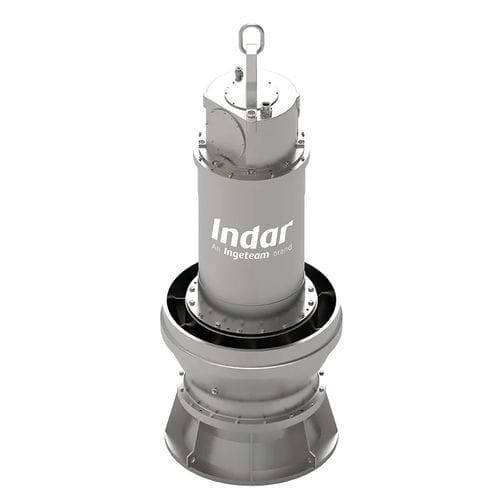

Pompe à rotor INDAR HE

à eaupour eau de merpour eau industrielle

Aperçu
L'INDAR HE est une pompe monobloc submersible à flux axial vertical accouplée à un moteur submersible. Elle est conçue pour un fonctionnement continu même en conditions ambiantes sévères grâce à un système de refroidissement efficace. Plage de puissance disponible : 50 – 2 500 kW.

Caractéristiques principales

• Conception : pompe submersible axiale verticale.
• Options moteur : rempli d'air ou rempli d'eau.
• Roue axiale ou roue à pas variable ; grand passage libre pour éviter les obstructions.
• Configuration à arbre commun.
• Anneau d'ancrage pour faciliter l'installation et le retrait.
• Capteurs intégrés de température, vibration et humidité.
• Conçue pour des débits élevés avec de faibles hauteurs manométriques.

Installation
Le design compact des pompes de type HE facilite l'installation. Les unités peuvent également fonctionner en position horizontale. Types d'installation courants :

• Décharge libre : pompage par débordement du tube de refoulement.
• Décharge sous pression : intègre une clapet anti-retour pour éviter le reflux à l'arrêt.
• Décharge par siphon : l'effet de siphon réduit la consommation d'énergie pendant le pompage.

Applications

• Upstream et offshore (exploration & production)
• Midstream (transport et stockage)
• Downstream (raffineries et sites pétrochimiques)
• Alimentation en eau
• Dessalement
• Refroidissement industriel
• Stockage par pompage
• Mines
• Installations neuves
• Installations existantes
• Énergie marémotrice

Données techniques
INDAR HE
Débit : 600 l/s - 6 000 l/s
Hauteur : 1 m - 30 m
Puissance : 50 kW - 2 500 kW
Tension : 380 V / 13 800 V
Vitesse : 100 rpm - 1 800 rpm
Matériaux : fonte, acier inoxydable 316, Duplex, Super Duplex
Types de configuration : décharge libre, décharge sous pression avec clapet anti-retour, décharge par siphon, décharge par tuyau long ; chemisage type H, conception compacte avec cloche

Spécifications

• Modèle : INDAR HE
• Plage de débit : 600 l/s à 6 000 l/s
• Hauteur manométrique : 1 m à 30 m
• Plage de puissance : 50 kW à 2 500 kW
• Tensions disponibles : 380 V et 13 800 V (basse et moyenne tension)
• Plage de vitesse : 100 rpm à 1 800 rpm
• Principaux matériaux de construction : fonte, acier inoxydable 316, Duplex, Super Duplex
• Configurations : décharge libre, décharge sous pression avec clapet anti-retour, décharge par siphon, décharge par tuyau long ; chemisage type H, conception compacte avec cloche
• Type de moteur : moteur submersible, possibilité de moteur rempli d'air ou d'eau
• Caractéristiques de conception : roue axiale ou roue à pas variable, grand passage libre (anti-obstruction), arbre commun
• Instrumention : capteurs de température, vibration et humidité
• Équipement de manutention/installation : anneau d'ancrage pour faciliter l'installation et le retrait
• Applications typiques : municipales et industrielles, offshore, transport/stockage, dessalement, refroidissement industriel, mines, pompage pour stockage, installations neuves et existantes, énergie marémotrice
• Fonctionnement continu garanti même en conditions ambiantes sévères grâce au système de refroidissement
