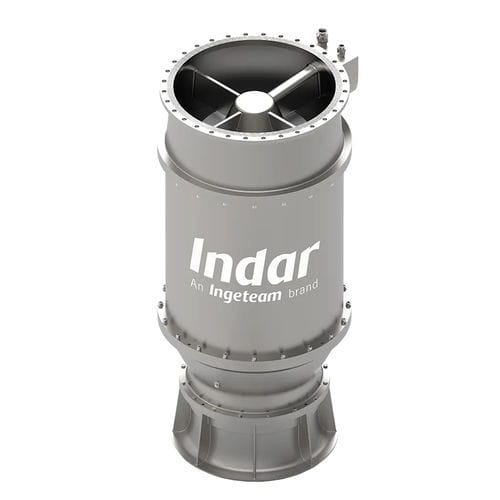

Pompe à hélice INDAR H

à eaupour eaux chargéespour eau de mer

Présentation
INDAR H est une pompe axiale verticale monobloc immergée, équipée d’une roue axiale ou d’une hélice à pas variable couplée à un moteur submersible. L’ensemble moteur-pompe est intégré dans la conduite de refoulement afin d’assurer un positionnement et un centrage corrects de l’unité de pompage.

Données techniques (résumé)

• Modèle : INDAR H
• Fabricant : Ingeteam
• Débit : 600 l/s - 6000 l/s
• Hauteur manométrique : 1 m - 30 m
• Puissance : 50 kW - 2500 kW
• Tension : 380 V / 13800 V
• Vitesse : 100 rpm - 1800 rpm
• Matériaux : fonte, acier inoxydable 316, duplex, super duplex
• Types de configuration : refoulement libre, refoulement sous pression ou bride, refoulement anti-siphon, longues canalisations de refoulement, conception de type H (avec chemise)

Données clés

• Disponible pour alimentations basse et moyenne tension.
• Convient aux applications municipales et industrielles.

Caractéristiques / Fonctions

• Conception de pompe axiale verticale submersible.
• Moteur remplissable d’air ou d’eau.
• Grand passage libre pour solides/boules afin de réduire les obstructions.
• Anneau d’ancrage pour faciliter l’installation et le retrait.
• Capteurs de température, vibration et humidité disponibles.
• Arbre commun entre moteur et roue.
• Les câbles sont acheminés et protégés, sans contact avec le fluide pompé.
• Système de refroidissement intégré.
• Conçue pour des débits élevés à des hauteurs manométriques faibles à moyennes.

Installation

• La conception compacte de type H facilite l’installation en utilisant la conduite de refoulement pour positionner l’unité ; peut également fonctionner en position horizontale.
• Types d’installation courants :
• Refoulement libre : méthode la plus simple, pompage assuré par le débordement de la conduite de refoulement.
• Refoulement sous pression : intègre une vanne anti-retour pour empêcher les reflux lorsque l’unité est à l’arrêt ; utilisé en cas de variations importantes du niveau côté refoulement.
• Refoulement avec siphon : l’effet siphon permet de réduire sensiblement la consommation d’énergie lors du pompage.
• Installation à sec : installation en ligne permettant l’accès à la pompe pendant son fonctionnement.

Applications

• Upstream et offshore (exploration et production)
• Midstream (transport et stockage)
• Downstream (raffineries et unités pétrochimiques)
• Alimentation en eau
• Désalement
• Refroidissement industriel
• Stations de pompage par accumulation
• Mines
• Production d’énergie neuf (greenfield)
• Usines existantes et modernisations
• Installations marémotrices

Famille de produits

• INDAR Submersible Pumps
• Vertical Axial Pump
• Pumps
• Wire to Water

Spécifications techniques

• Débit : 600 l/s - 6000 l/s
• Hauteur manométrique : 1 m - 30 m
• Puissance : 50 kW - 2500 kW
• Tension : 380 V / 13800 V
• Vitesse : 100 rpm - 1800 rpm
• Matériaux : fonte, acier inoxydable 316, duplex, super duplex
• Types de configuration : refoulement libre, refoulement sous pression ou bride, refoulement anti-siphon, longues canalisations de refoulement, conception de type H (avec chemise)
