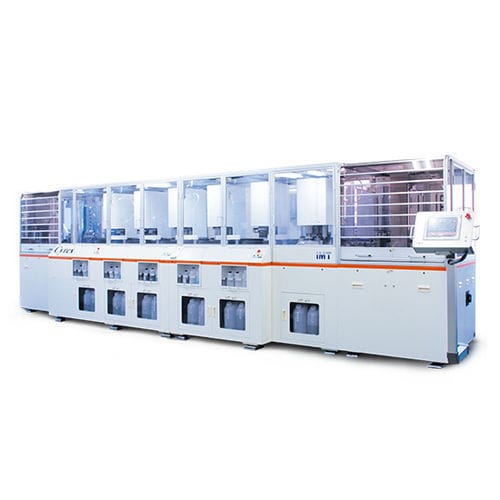

Machine à poncer-polir pour la préparation d'échantillons Cyrex

les échantillons métallographiquescontrôlée par PLCde rodage plan

Aperçu
Une étape de meulage et quatre étapes de polissage. L'étape de meulage intègre en standard la commande automatique d'affûtage et le réglage de la quantité de meulage. Le polissage simultané des étapes augmente le débit. Chaque étape dispose en standard de fonctions de lavage et de séchage pour éviter l'apport de corps étrangers d'un procédé précédent.

Caractéristiques principales

• Commande PLC avec écran tactile couleur pour une exploitation intuitive et une configuration de procédé flexible.
• Productivité améliorée grâce au nettoyage intégré à chaque étape de polissage : le polissage et le nettoyage s'effectuent dans un seul flux de production.
• Système de polissage configurable : configuration de base avec une étape de meulage et quatre étapes de polissage ; peut être étendu à cinq étapes ou plus. Mémoire embarquée pour jusqu'à 28 réglages de polissage.
• Capacité de porte-échantillons jusqu'à 14 supports ; chaque support accueille six échantillons φ50 mm (jusqu'à 168 échantillons selon les dimensions). Prend en charge des porte-échantillons de forme spéciale.

Spécifications machine Cyrex

• Alimentation : 3~ 200–220 V, 50/60 Hz
• Air comprimé : 0,5–0,7 MPa (avec filtre et régulateur)
• Alimentation en eau : 0,2–0,4 MPa, ≤20 L/min
• Meule : φ355 mm ; vitesse de rotation 800–1700 tr/min (réglable)
• Plateau de polissage : φ310 mm (compatible jusqu'à φ350 mm) ; vitesse 60–350 tr/min (réglable par pas de 1 tr/min)
• Diamètre porte-échantillon : φ160–200 mm (prise en charge de formes spéciales) ; vitesse de rotation 60–200 tr/min (réglable par pas de 1 tr/min)
• Pression appliquée : 60–600 N (réglable par pas de 1 N)
• Mémoire conditions de polissage : 28 réglages, commande PLC
• Dimensions extérieures / Poids : W6325×D1545×H1900 mm / env. 5000 kg

Caractéristiques techniques

• Étapes de meulage : 1 (affûtage automatique et réglage de la quantité de meulage en standard)
• Étapes de polissage : 4 (fonctionnement simultané ; configurable, extensible à 5+)
• Capacité de supports : jusqu'à 14 supports (six échantillons φ50 mm chacun ; jusqu'à 168 échantillons)
• Commande : PLC avec écran tactile couleur ; mémoire 28 réglages
• Dimensions / poids : W6325×D1545×H1900 mm ; env. 5000 kg
